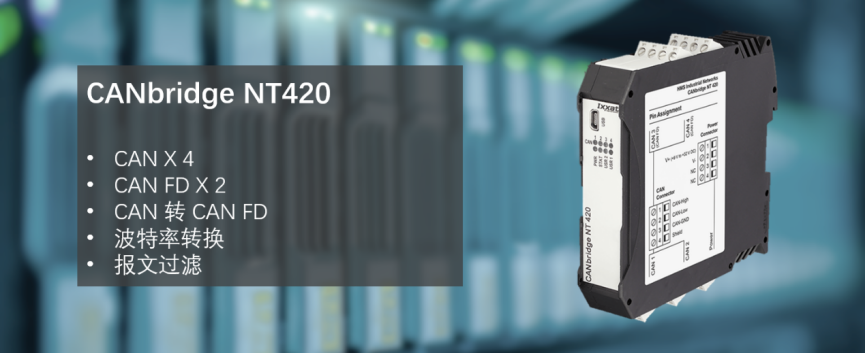

本篇介绍如何使用CANbridge NT420将多个经典CAN报文合并为一个CAN FD报文进行传输

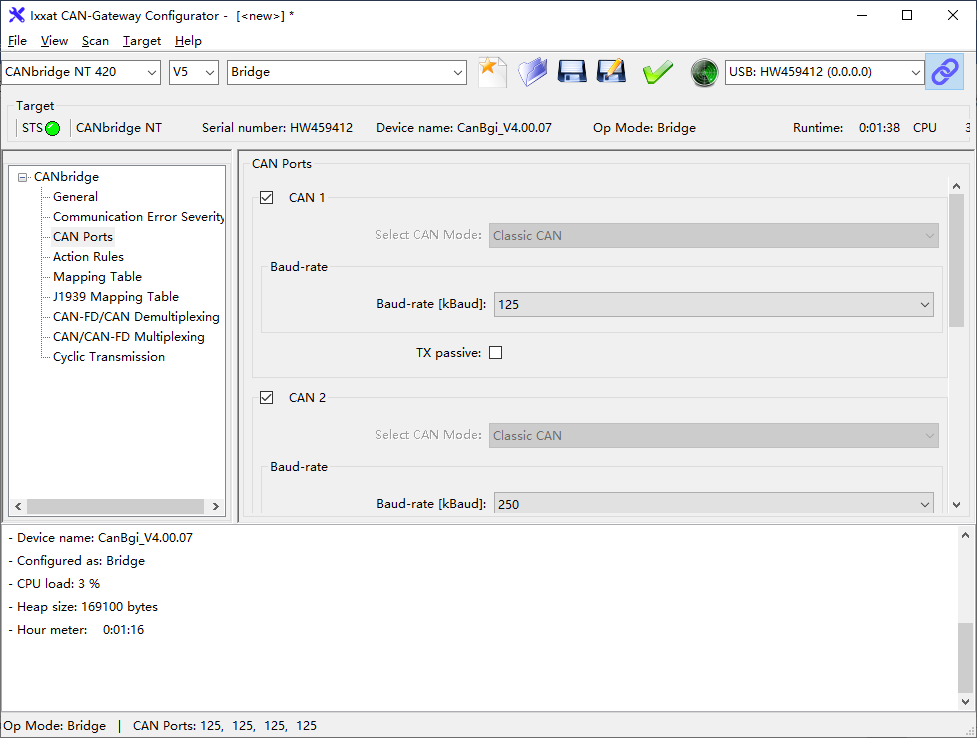

首先将CANbridge NT420接入电源并通过usb线连接电脑,打开CAN-Gateway Configurator配置工具,搜索并连接CANbridge NT420,然后进行一些基本的配置,比如:
Ø 工作模式选择Bridge模式
Ø CAN 1通道为经典CAN通道,波特率为125kbps
Ø CAN2通道为经典CAN通道,波特率为250kbps
Ø CAN3通道为CAN FD通道,仲裁域的波特率为250kbps,数据域的波特率为1000kbps

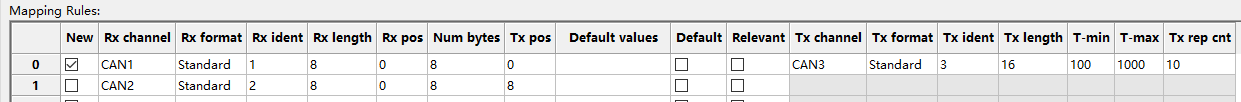

基本的配置完成后,点击CAN/CAN-FD Multiplexing选项卡就可以配置如何将经典CAN合并为CAN FD报文了,首先看一下配置界面。
这个界面和上一期的CAN-FD转经典CAN的配置界面很类似但是有所不同:

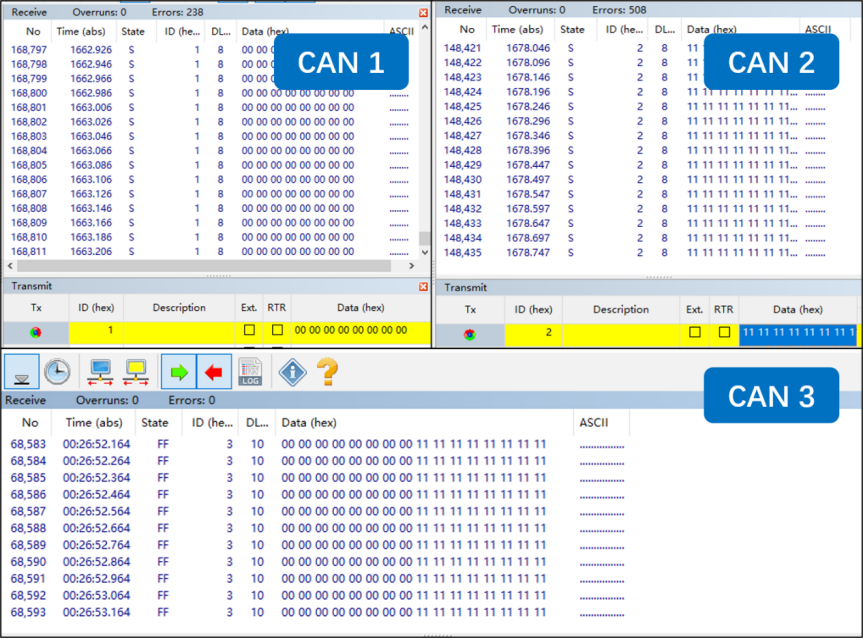

将配置好的CANbridge NT420接入CAN网络验证结果,我这里使用Ixxat驱动自带的免费CAN报文监控软件canAnalyser 3 mini查看网络抓包结果:
监控工具中可以看到CANbridge NT420成功将CAN1与CAN2接收的经典CAN报文合并为ID为3的CAN FD报文,并发送到CAN3通道,功能验证成功。
依照此方法同样可以将最多8个数据大小为8的经典CAN报文合并为一个数据大小为64的CAN FD报文,这样就能通过CAN FD减轻总线负载,提升安全性,满足用户更多的数据处理需求。
