如何使用J-Link烧录SPI Flash

J-Link不仅支持单片机片内Flash的烧写，还能够通过SPI协议直接烧录SPI Flash。因为使用的是SPI协议，哪怕SPI Flash所连接的MCU不在segger支持范围内，在无需MCU参与的情况下依然能够通过spi协议直接对SPI Flash进行烧录。本文将以J-Link Plus为例介绍如何直接烧写SPI Flash。

J-Link版本要求

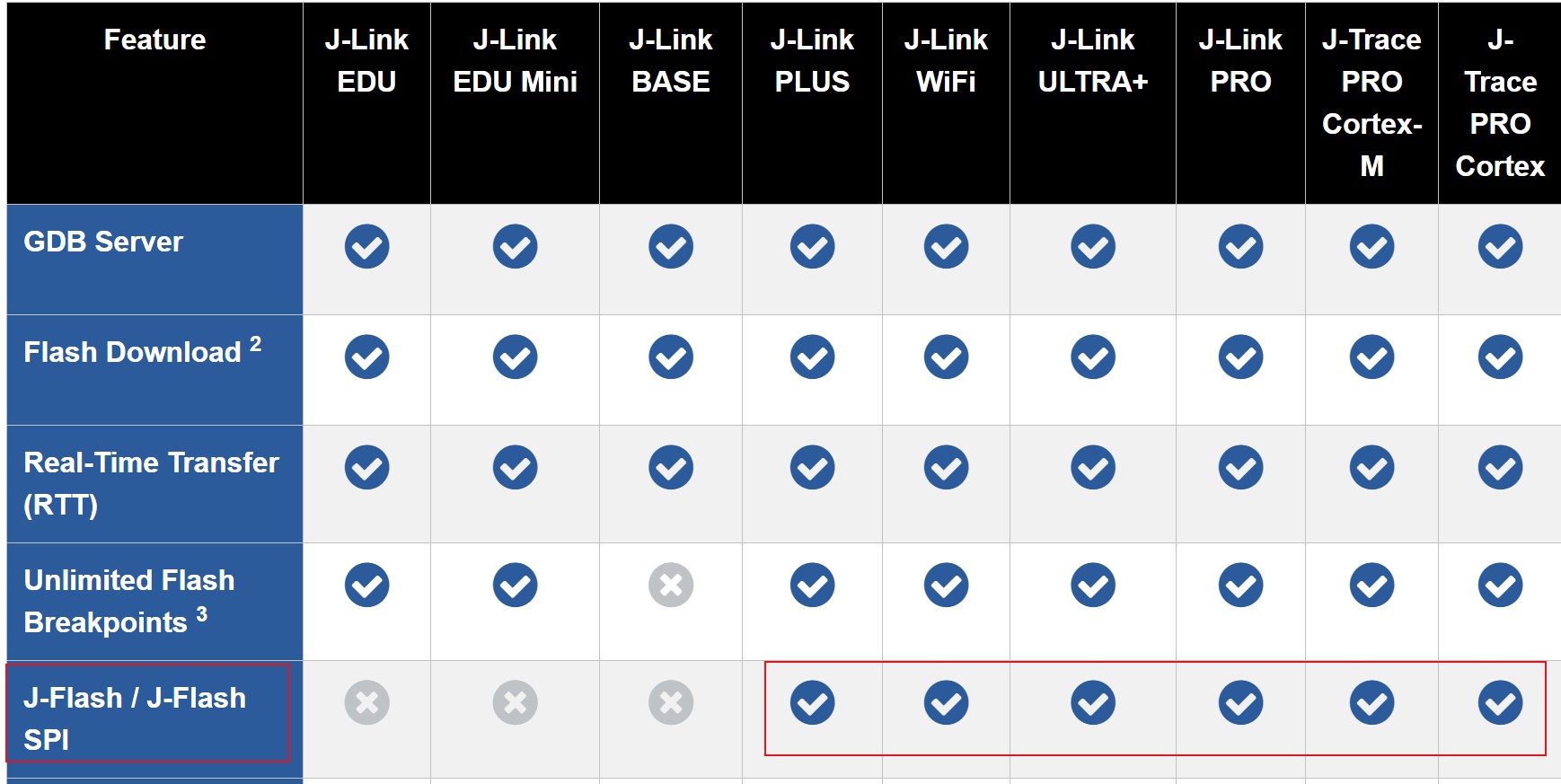

要直接对SPI Flash进行烧录，需要使用到J-Flash SPI这个PC软件，该软件在下图中对应的J-Link型号才支持。J-Link Base和EDU等基础型号产品不支持。

硬件连接

J-Link支持SPI协议，部分接口是作为SPI功能复用的。

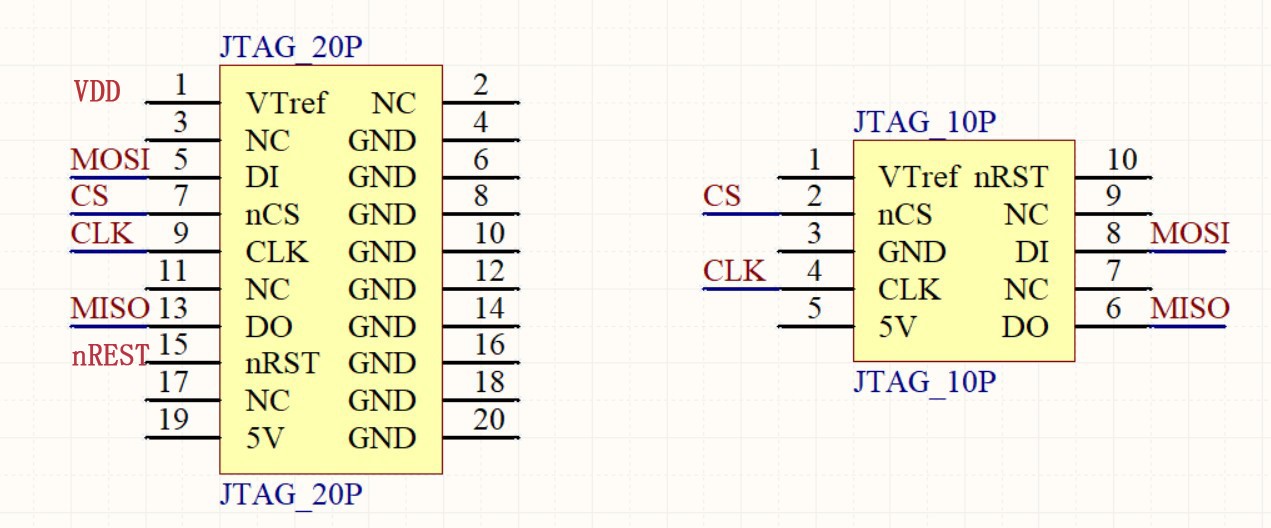

对于标准的20 Pin JTAG引脚，烧写SPI Flash时需要连接的引脚如下：

Pin 1—Vtref引脚：连接目标设备的Vdd引脚，用于检测目标设备是否带电

Pin 5—DI数据输入引脚：连接SPI Flash的数据输入引脚（MOSI），用于将数据传输到Flash

Pin 7—nCS片选引脚:连接SPI Flash芯片的CS引脚

Pin 9—CLK时钟信号引脚：连接SPI Flash的CLK引脚

Pin 13—DO数据输出引脚：连接SPI Flash的数据输出引脚（MISO）

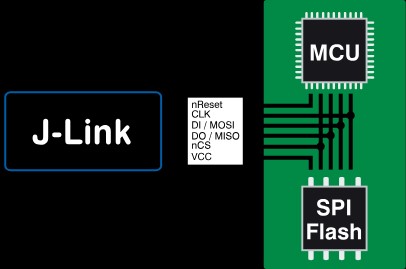

Pin 15—nRESET复位引脚：若SPI Flash还存在另外一个控制设备，例如SPI Flash连接MCU，则应将J-Link的nRESET引脚连接到MCU的复位引脚，以确保J-Link在对SPI Flash编程时，可以令MCU保持在复位状态,如下图所示：

烧写固件

（1）连接设备

打开电脑上的J-Flash SPI软件，点击Target->Connect选项，连接目标Flash，Segger已经能够对支持的Flash芯片进行自动识别，Segger支持的Flash芯片列表可查看链接：

https://www.segger.com/products/debug-probes/j-link/technology/cpus-and-devices/supported-spi-flashes/

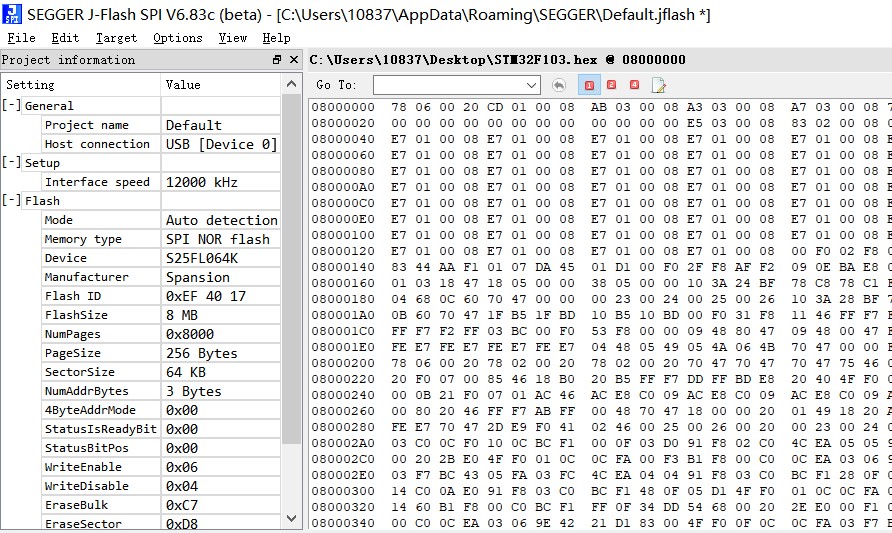

若连接成功，log界面将显示识别到Flash芯片型号相关信息。本例中使用的是Spansion S25FL064K。

（2）打开要烧写的程序文件

点击File->Open data file，打开要烧写的程序文件，支持hex、bin、ELF等多种格式的文件。

（3）下载应用程序

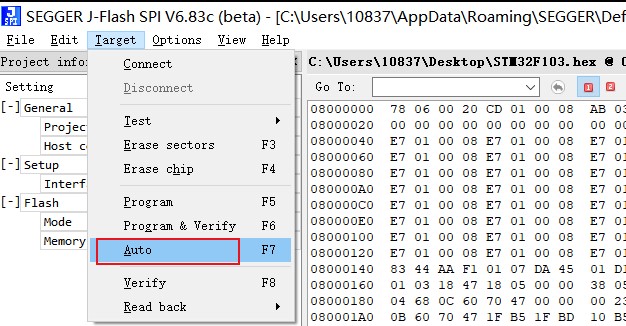

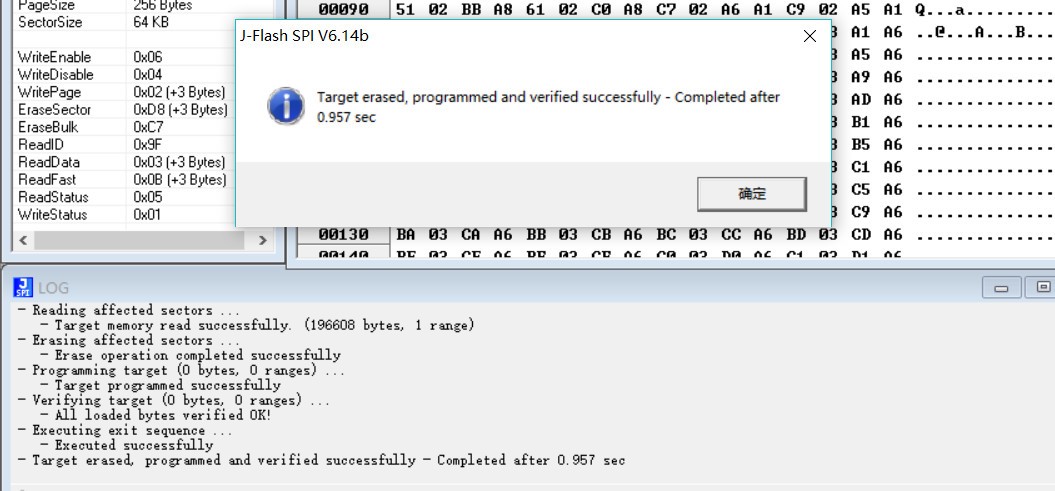

点击Target->Auto下载程序到Flash芯片内。烧录完成后可以在log窗口看到烧录成功的提示。
