如何使用J-Flash进行序列号编程？

在产品的批量生产过程中，通常需要给每一个产品赋予一个单独的序列号，并将该序列号写入MCU的某个特定地址中。序列号在产品售后服务、版权控制以及远程更新等操作中都将发挥重要作用。本文将介绍如何使用J-Flash来进行序列号编程。注意J-Flash需要在Segger J-Link Plus/J-Link Trace/J-Link Pro以及Flasher等系列产品上才可用。

首先我们需要创建一个J-Flash工程，J-Flash工程的创建步骤请参考之前推送的“如何使用J-Flash软件烧录程序”文章内的介绍。微信文章链接：https://mp.weixin.qq.com/s/Viinvq3JXMxmr1h7yPHHLA

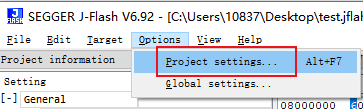

在创建好J-Flash工程后，打开工程设置选项：

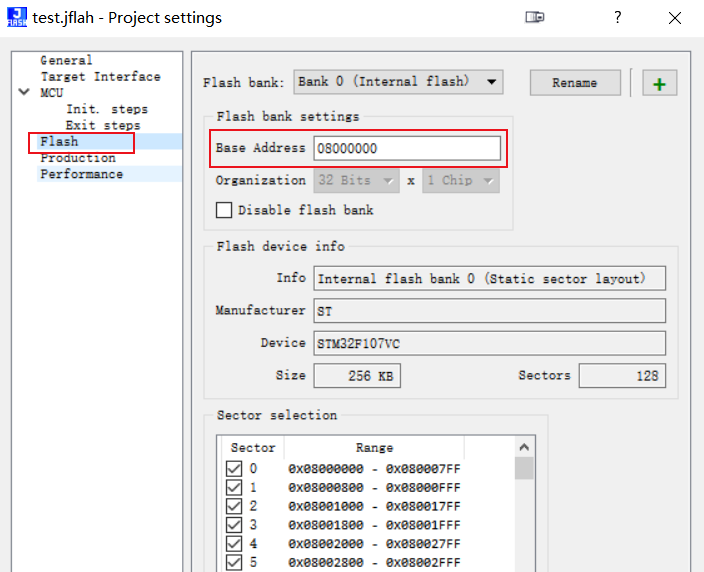

在选项设置界面我们可以看到当前MCU的Flash区块的起始地址和范围。

我们可以从中选取一个合适的地址用于存储产品序列号。

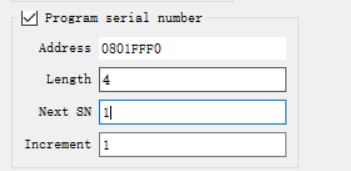

在设置页面的Production选项中，勾选Program serial number开启序列号烧录功能。

在该选项下，拥有4个参数需要进行设置。

Address：指定用于存储序列号的地址。

Length：J-Flash默认支持1到4字节大小的序列号。

Next SN：烧录动作开始时烧录的序列号的值。设定为1表示第一个序列号为1。

Increment：指定下一次烧录动作时序列号增长的数值，设定为1表示序列号以1递增。

设定完成后，选择Production Programming选项执行烧录，将自动完成擦除、下载和校验动作。

烧录完成后，我们可以读取Flash内存中的数据来校验烧录是否成功。

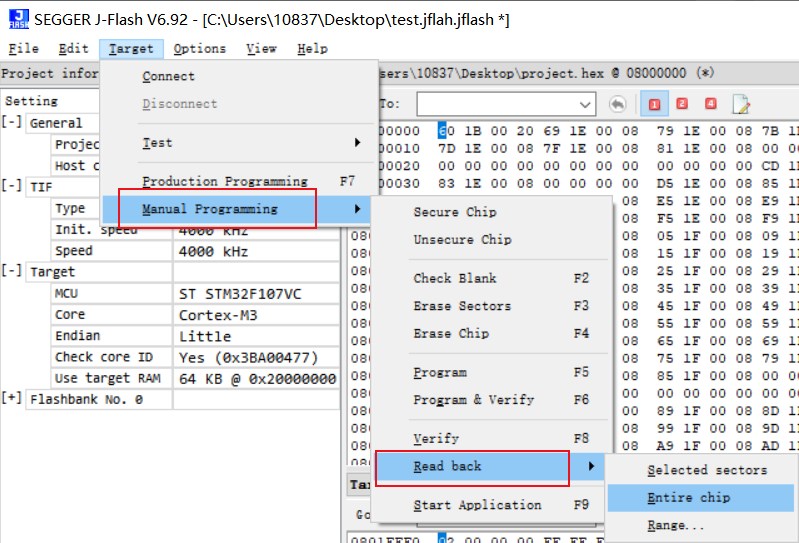

选择Manual Programming下的Read back选项，读取所有的Flash数据。

在读取到的Flash数据中，跳转至最开始设定的用于存储序列号的地址，可以验证序列号是否烧录成功。

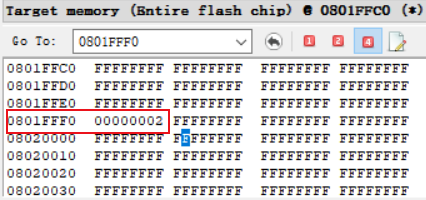

再次执行烧录动作，并读取回Flash数据，可以发现第二次烧录的序列号按照设定的递增规则变为了2，说明序列号烧录成功。
