如何使用J-Link的虚拟串口VCOM功能？

大多数现代PC都不再具有物理COM端口。但是，许多硬件设置仍然使用UART进行日志记录、诊断和应用程序控制。替代方案是使用一个USB设备，该设备在PC上显示为COM端口。

虚拟COM端口（VCOM）是一种用于替代现代PC上传统COM端口的技术。从主机的角度来看，实际物理COM端口和虚拟COM端口之间没有区别。虚拟COM端口以相同的方式呈现并提供相同的功能。虚拟COM端口功能通过USB协议实现。J-Link提供了虚拟COM功能，在使用J-Link的情况下，如果启用了虚拟COM端口，则J-Link会显示为具有多个接口的复合设备：J-Link功能和COM Port接口，两者可以同时使用。

启用VCOM

通常，可以通过J-Link Commander和J-Link Configurator对J-Link的VCOM功能进行禁用/启用。

• 注意，仅当通过SWD目标接口进行调试时才能使用VCOM。Pin5 = J-Link-Tx（out），Pin17 = J-Link-Rx（in）。

• 当前，只有硬件版本为9或更高版本的J-Link型号才具有VCOM功能。

一、通过J-Link Configurator

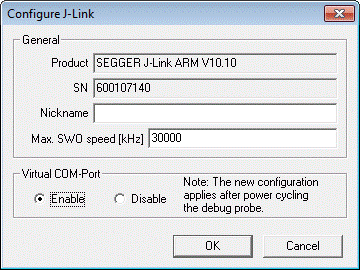

连接J-Link，启动J-Link Configurator并通过双击设备，打开如图所示配置界面。在“Virtual COM-Port”下，选择“Enable”，然后单击“确定”。之后，需要重新启动设备，以使VCOM正常工作。

图：J-Link Configurator

二、通过 J-Link Commander

连接J-Link，启动J-Link Commander，然后输入“vcom enable”。之后，需要重新启动设备，以使VCOM正常工作。

三、检查 VCOM 状态

启用VCOM功能后，可以通过打开设备管理器来检查VCOM是否处于活动状态。如下图所示，具有VCOM功能的已连接设备将在“端口（COM和LPT）”下列出。

图：J-Link VCOM

测试VCOM功能和速度

启用VCOM后，只需将Tx引脚与Rx引脚连接，以此方式建立环回-，启动终端应用程序，即可测试VCOM功能。Rx引脚将接收发送的数据，这意味着VCOM处于活动状态并且正在工作。

• 通过将Tx引脚与Rx引脚连接来建立环回。

• 确保引脚VTref和GND连接到J-Link。对于测试，建议VTref = 3.3V。

• 启动终端应用程序（例如HTerm）并建立与COM端口的连接。

• 使用示波器将通过Tx引脚和Rx引脚发送的信号可视化。

• 使用给定的终端应用程序通过VCOM发送数据。使用字母“ U”（二进制01010101）来创建规则的方波信号。

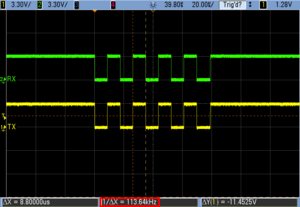

示波器将在Rx和Tx引脚上显示相同的信号序列，从而确认VCOM功能。VCOM的速度也可以通过示波器确定。通过测量单个高状态的持续时间。

图：测试VCOM功能和速度
