Flasher支持的远程控制方式有哪些？

为了方便在复杂的生产环境中进行设备部署，Segger Flasher系列产品Flasher ARM/Flasher Pro/Flasher ATE和Flasher Secure提供了9引脚的串行总线接口和网线接口，并支持如下3种远程控制方式：

串行总线接口：

（1）握手控制

（2）使用串口协议传输ASCII指令控制

网线接口：

（3）使用TeInet协议传输ASCII指令控制

远程控制方式

一、通过串行总线接口进行握手控制

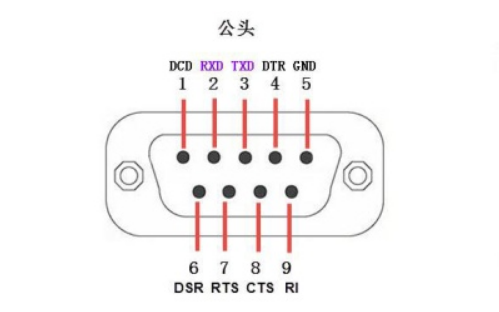

Segger Flasher系列产品的串行总线接口的引脚线序如下：

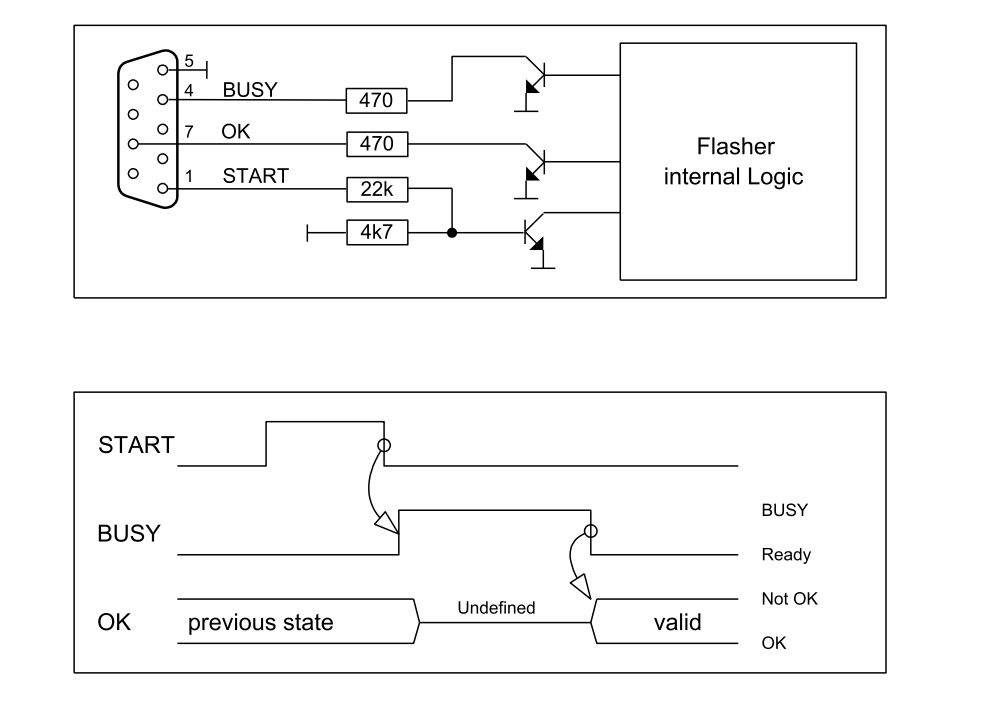

握手控制所使用到的3个引脚及通信时序如下：

· 1引脚为输入引脚，输入START信号用于启动Auto烧录动作
· 4引脚为输出引脚，用于指示Flasher的工作状态，空闲或工作中
· 7引脚为输出引脚，用于指示Flasher的烧录结果，成功或者失败

上图中START，BUSY，OK 3个信号的含义如下：

START：该信号为外部输入信号，当Flasher收到持续时间超过30毫秒的高电平脉冲信号时，会在该脉冲信号的下降沿自动执行配置好的Auto自动烧录动作，Auto选项所包含的擦除、烧录、校验等动作可以在创建J-Flash工程的时候进行设置。

BUSY：当Flasher收到START信号并执行Auto自动烧录动作时，BUSY信号会自动激活，此时该引脚会维持高电平信号，表示Flasher正处于工作状态。
OK：当BUSY信号结束即Auto烧录动作完成后，如果烧录成功，则OK引脚为低电平表示烧录成功，如果失败则该引脚为高电平。

二、通过ASCII指令进行远程控制

使用J-Flash软件配置Flasher工作在stand-alone模式后，Flasher ATE即可支持通过ASCII指令来控制烧录动作的执行。可以通过串行总线接口或者网线接口这两种方式来传输控制Flasher的ASCII指令，当一条ASCII指令执行完毕时，Flasher ATE会发送相应的响应指令。

（1）使用RS232串行总线接口
使用串口协议传输ASCII指令时，所使用的串口参数配置如下：
▫ 波特率9600
▫ 8位数据位
▫ 无奇偶检验位
▫ 1位停止位
所使用的波特率可以通过#BAUDRATE指令来进行配置。

（2）使用TeInet网线接口

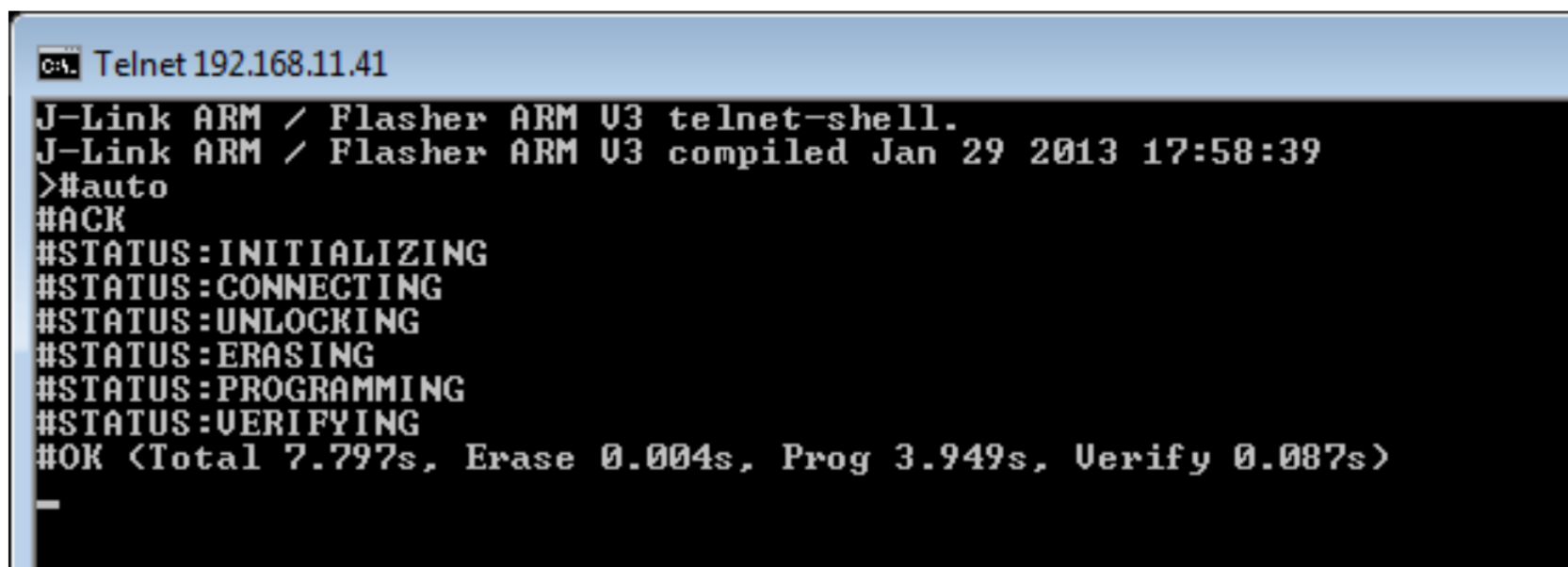

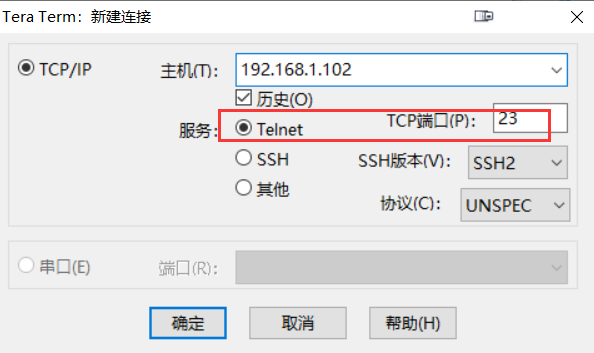

电脑上的远程控制终端软件例如Tera Term等可以通过TCP 23端口使用TeInet协议连接到Flasher，并发送ASCII控制指令来实现远程控制。下图展示了通过控制终端发送ASCII指令（#auto）及该指令执行过程中收到的Flasher状态反馈指令。

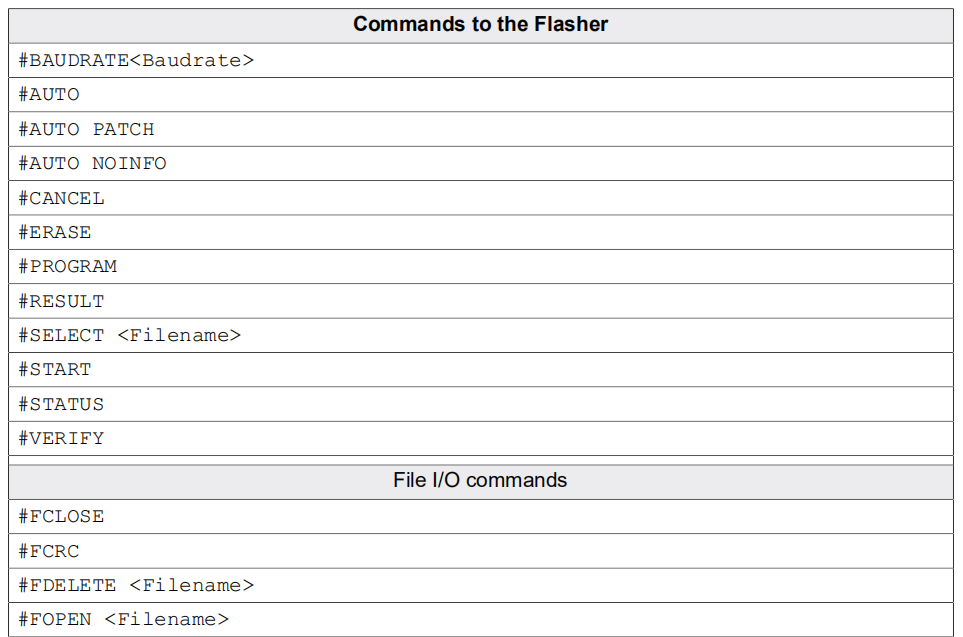

Flasher具体所支持的部分常用ASCII指令如下：


根据生产环境情况，灵活地选择和使用以上3种远程控制方式，可以极大的方便用户生产和设备部署。
