SEGGER Ozone调试器使用攻略！

Ozone是一个跨平台支持的代码调试软件，支持J-link和J-Trace调试器。可以加载IAR、keil、GCC、clang/LLVM等工具链编译生成的Elf/Dwarf可执行文件，进行C/C++源码调试和汇编指令调试。通过J-Link实现高速下载和无限Flash断点功能（需J-Link型号支持）。本文将介绍如何使用Ozone调试器。

安装软件并创建调试工程

(1)首先需要去Segger官网下载并安装Ozone调试器，下载链接如下：

https://www.segger.com/downloads/jlink/

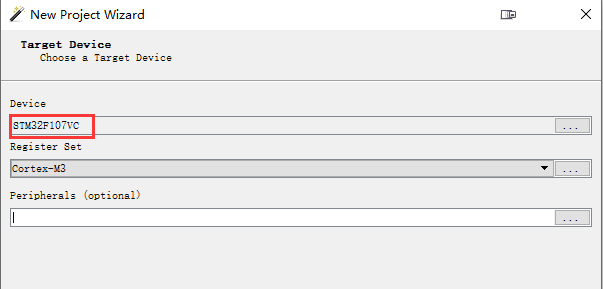

(2)打开Ozone时会提示需要创建工程，并且需选择芯片的型号和处理器内核类型。

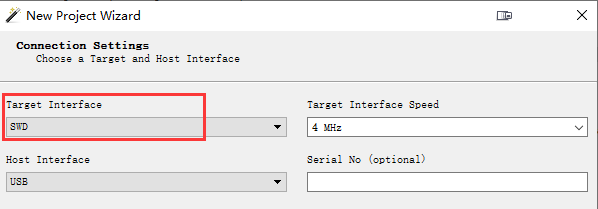

随后选择所使用的调试接口类型以及通信速率，例程中使用的是SWD接口。

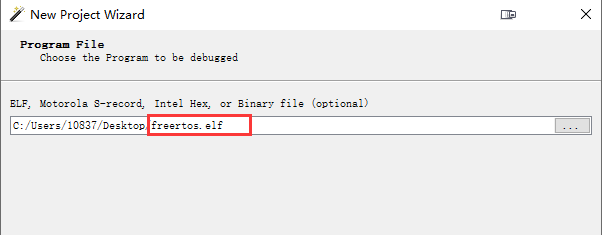

（3）加载带调试信息的目标文件，支持IAR、keil、GCC、clang/LLVM等工具链编译生成的Elf/Dwarf可执行文件。

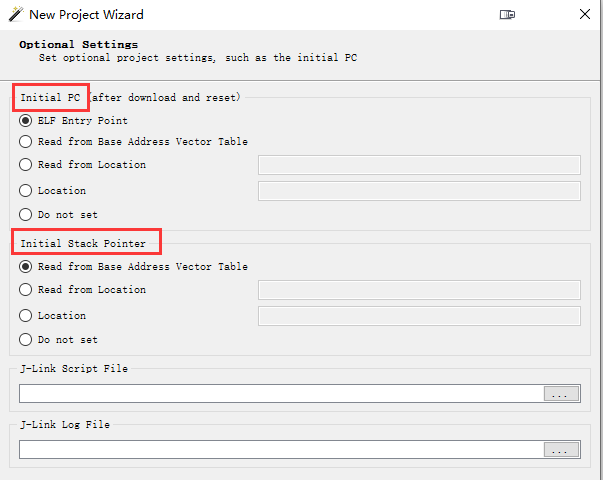

（4）设置PC和堆栈指针的初始值如何获取，可以从文件中获取或者手动指定。如无特殊要求，保持默认选择即可。

（5）烧录文件并进入调试工作窗口。

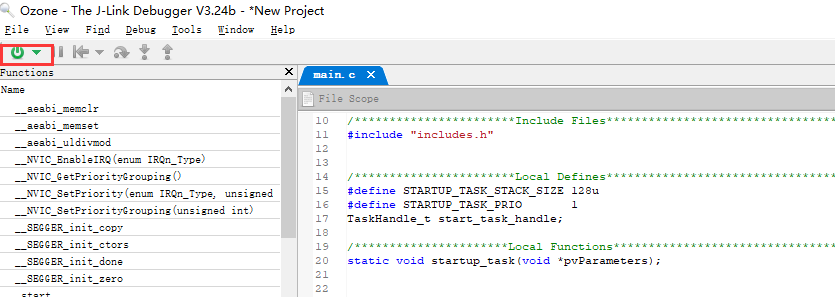

点击左上角的绿色图标，下载并复位应用程序。图标右侧的箭头为常规的全速运行、单步等调试操作按钮。

常用调试窗口介绍

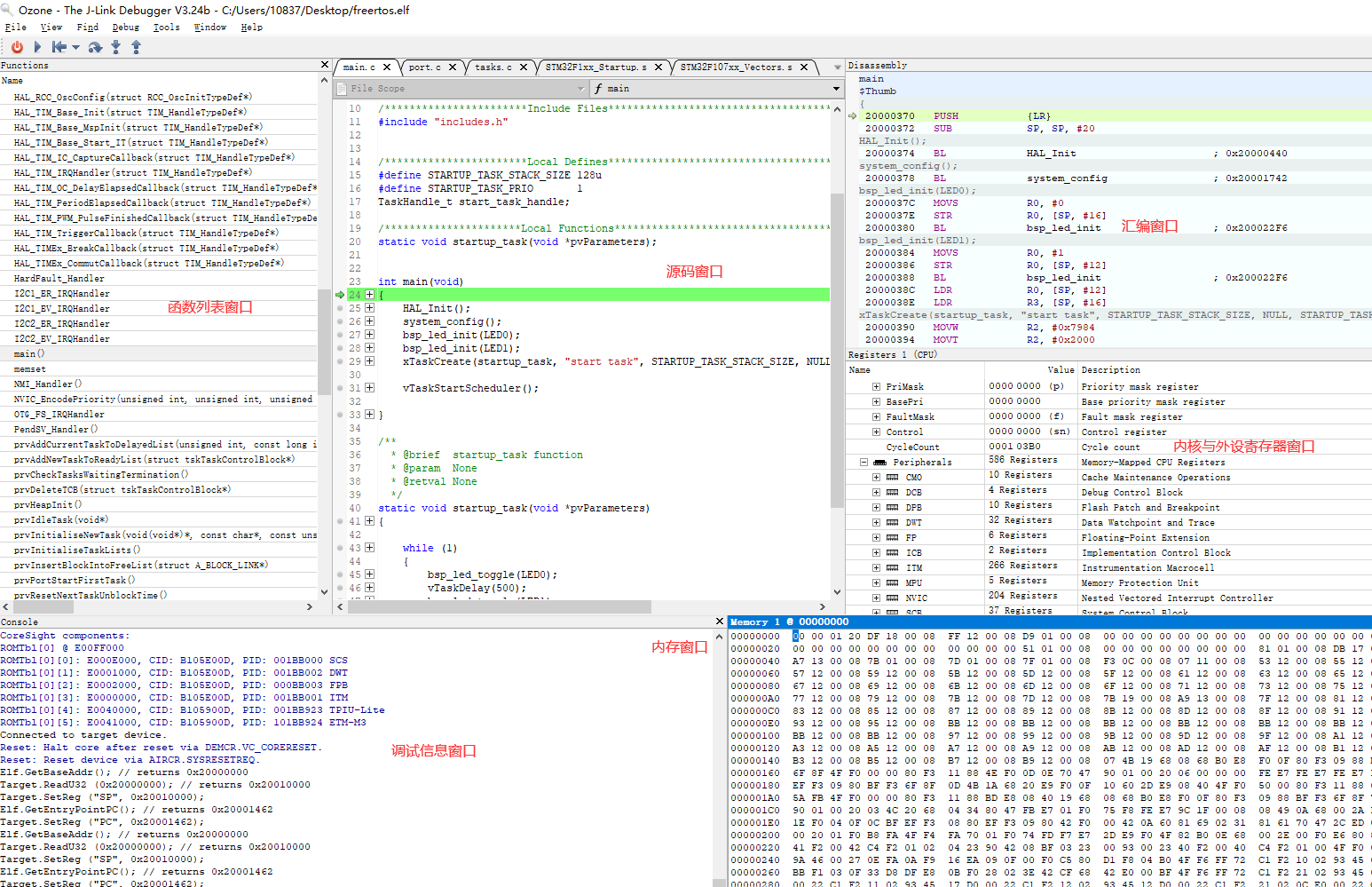

进入调试界面后，可以发现Ozone调试器提供了常用的函数列表、反汇编、寄存器、内存等调试窗口。

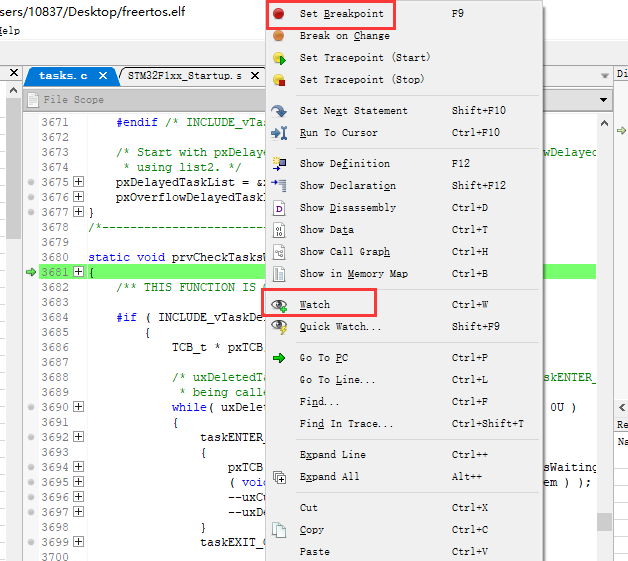

在源码位置处右键可以添加代码断点，以及打开watch数据观察窗口，支持局部和全局变量。

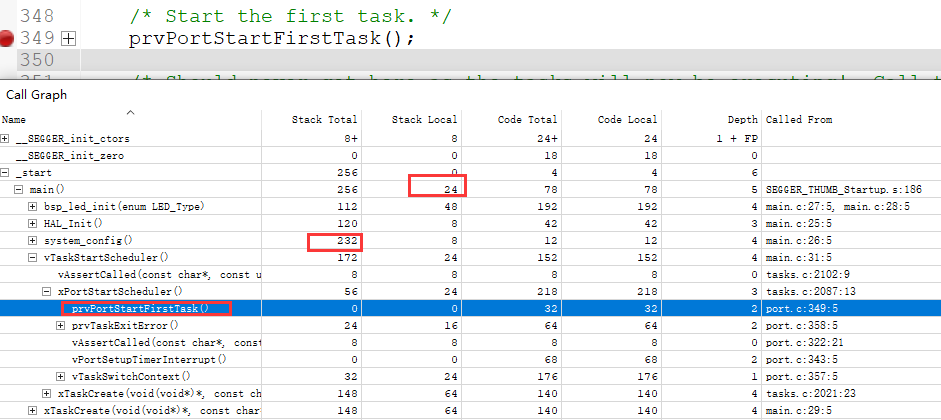

在函数位置处右键选择show call graph选项，将会显示详细的该函数的调用层级关系，例如下图中展示了prvPortStartFirstTask()的调用关系，以及包含函数自身堆栈量在内的堆栈使用情况。

main函数自身使用的堆栈量为24字节，且main函数调用的所有子函数中最大堆栈使用量是232，所以main函数整个执行过程中使用的最大堆栈空间为两者相加即256字节。右侧的Depth显示了函数的最大调用深度，即函数内部嵌套了几层函数，如果存在函数指针调用等形式则会用FP来表示。

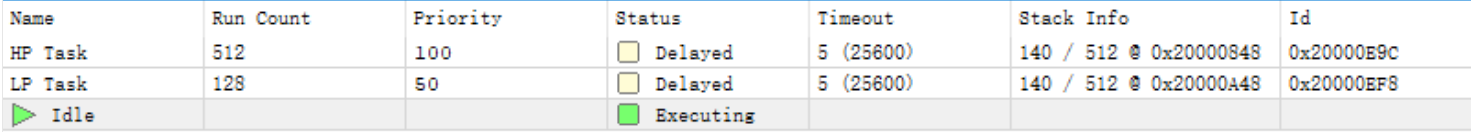

如果项目中使用了embOS, FreeRTOS, ChibiOS或者Zephyr这4种RTOS，那么Ozone调试器提供的RTOS调试插件将会展示内核相关信息。例如任务的优先级、任务执行状态和任务堆栈使用情况等。

Ozone是一款功能强大的调试器，以上仅为部分调试窗口介绍，感兴趣的用户可以去官网下载并尝试使用。
