如何在Embedded Studio项目中配置SWO功能？

SEGGER Embedded Studio可以使用SWO功能将printf输出的内容打印到调试终端，用于代码分析和执行跟踪。我们以Segger emPower评估板为例，了解如何在Embedded Studio的项目中设置并启动SWO功能。

示例环境

本文内容将使用软件和硬件环境如下：

· J-Link 软件包 V6.18c 或更高版本

· Embedded Studio V3.26a 或更高版本

· SEGGER emPower评估板

· J-Link/J-Trace 硬件

· 连接 SWO引脚到调试接口上

设置指南

1、在 Embedded Studio 中，打开示例项目

注：emPower评估板的Embedded Studio应用示例项目下载：emPower_ES_SWO.zip（下载链接https://wiki.segger.com/images/9/9d/EmPower_ES_SWO.zip）

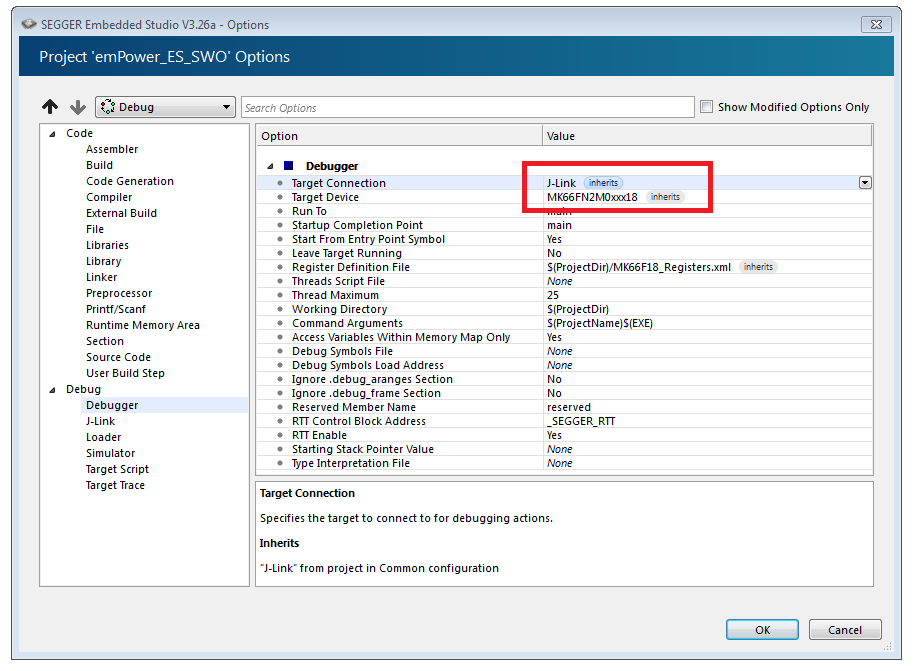

2、在 Project Explorer 中选择这个项目，打开Project-> Edit Options...，检查处理器和调试器设置

3、在Debug -> Target Trace中，选择 SWO 作为跟踪接口类型(Trace Interface Type)，输入跟踪时钟速度(Trace Clock Speed)：跟踪时钟速度通常是应用程序运行时的目标 CPU 速度。输入SWO波特率：SWO波特率(或SWO速度)需要匹配跟踪时钟速度和使用J-Link。

4、启动调试会话(debug session)

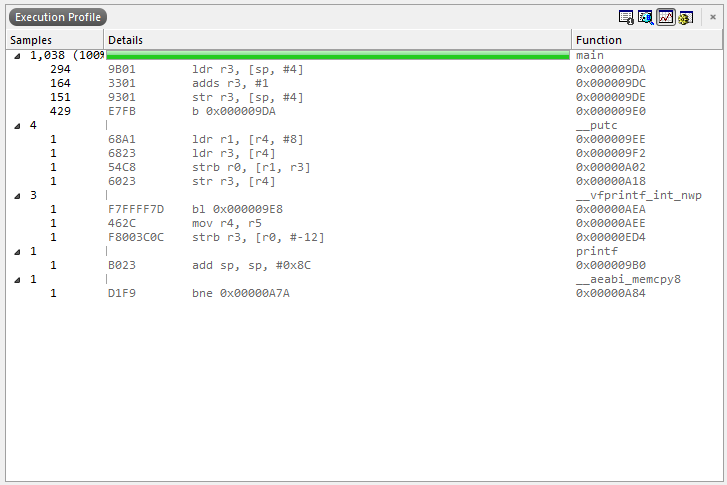

打开执行配置文件窗口(View -> More Debug Windows -> Execution Profile)，执行分析。

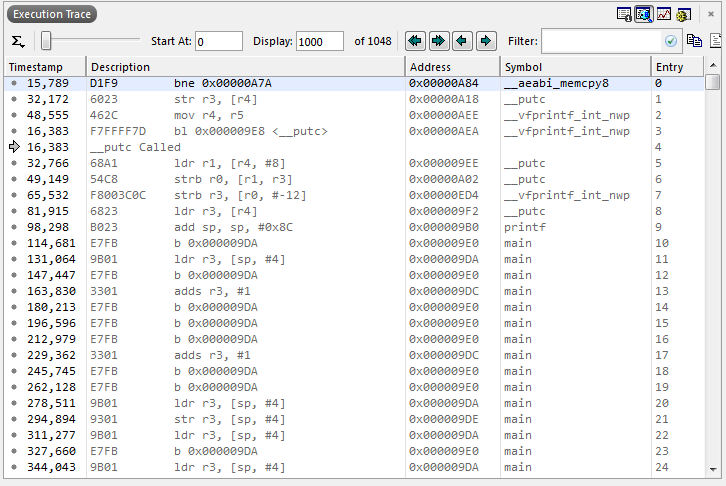

打开执行跟踪窗口(View -> More Debug Windows -> Execution Trace)，执行跟踪。

测量CPU速度

如果目标 CPU 速度未知，可以使用 J-Link Commander或J-Link SWO Viewer进行测量。

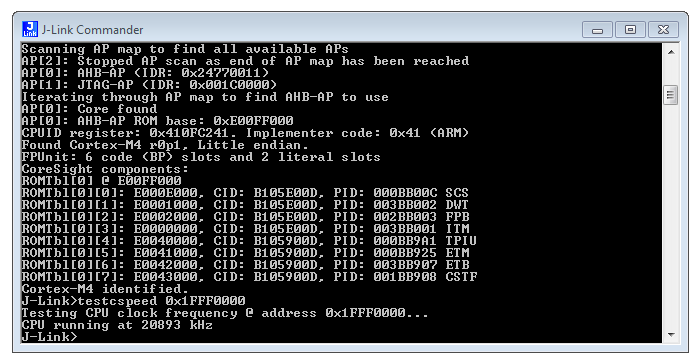

使用 J-Link Commander 进行测量

· 打开 J-Link command

· 连接设备

· 执行“testcspeed”

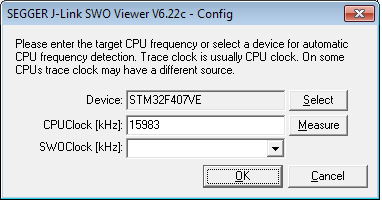

使用 J-Link SWO Viewer进行测量

· 打开 J-Link SWO Viewer

· 选择目标设备

· 点击测量

计算 SWO 速度

SWO的支持速度取决于其使用的仿真器。它们可以从仿真器中检索。要获得仿真器支持的SWO速度，请使用 J-Link Commander，连接到目标板并执行命令“SWOSpeed”。列出的速度可以设置为SWO 波特率。

目标特定的 SWO 引脚初始化

一些目标设备需要对目标特定的SWO引脚进行初始化。须由用户通过在目标应用程序中启用SWO 引脚或通过Embedded Studio脚本或JLinkScript来实现。

故障排除

Q：如果按照设置指南操作，终端 I/O 窗口没有显示任何信息。

A：

·确保 SWO引脚已经连接到J-Link 调试硬件，许多J-Link OB 没有连接SWO 引脚。

· 检查选择的目标设备是否正确。

Q：无法启动调试会话

A：检查目标设备是否正常供电？可以打开 J-Link Commander 查看当前在控制台输出中 VTREF 值表示的的电压是否正确。
