使用Ozone的Timeline观察MM32应用的变量和功耗变化！

MM32 MCU 介绍

灵动微电子是国内一家专注于MCU产品与应用方案的领先供应商，可以提供基于ARM Cortex-M0及Cortex-M3 内核的MM32系列MCU产品，主要包括：针对通用高性能市场的MM32F系列，针对超低功耗及安全应用的MM32L系列，具有多种无线连接功能的MM32W系列，电机及电源专用的MM32SPIN系列，以及OTP型的MM32P系列等，能够满足客户及市场多领域、多层次的丰富应用场景需求。

Segger对于MM32 MCU的支持

Segger公司已经和众多国产MCU厂商例如灵动微电子、兆易创新和新唐等达成合作，为国产MCU提供成熟的开发环境Segger Embedded Studio、硬件调试工具J-Link和批量生产使用的Flasher编程器等系列产品。Segger系列产品对于MM32等国产MCU的大力支持有助于国产MCU建立成熟的产业生态，让国产MCU用户能够更好的进行研发和生产。

使用SES创建应用

本文将以灵动MM32 MiniBoard开发板为例，介绍如何通过Segger Embedded Studio创建应用。

灵动MM32 MiniBoard开发板板载的MCU型号是基于Cortex-M0内核的MM32F103CBT6，并且如下图所示，开发板上预留了标准的20Pin JTAG调试接口，可以连接J-Link来进行开发调试。

安装软件和芯片支持包

首先需要去Segger官网下载Segger Embedded Studio for ARM软件的安装包，下载链接如下：

https://www.segger.com/downloads/embedded-studio/

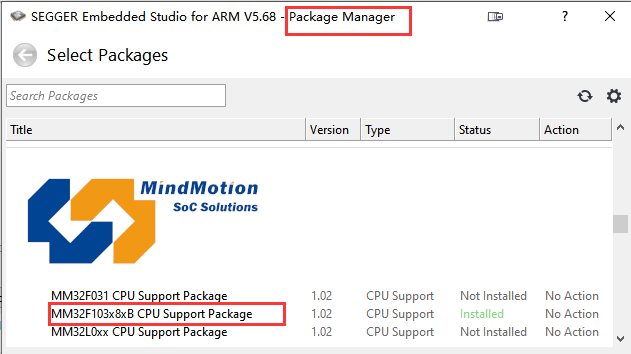

软件下载并安装完成后，在开发之前还需要安装芯片对应的支持包，如下图所示可以选择并安装MindMotion灵动公司的芯片支持包，此外Segger还提供有兆易创新、新唐等公司芯片的支持包。

项目工程创建，以及一些基础选项设置和调试操作可以参考前面发布的这篇文章，链接如下：

https://mp.weixin.qq.com/s/CzpFKiVD-D5Vwsxeasm95g

除了可以直接使用Embedded Studio进行调试外，Segger公司还提供了另外一个功能强大的调试器—Ozone调试器。下面我们将介绍如何使用Ozone来调试MM32 MCU。

使用Ozone调试MM32MCU

1、Ozone调试器

Ozone是一个跨平台支持的代码调试软件，支持J-link和J-Trace调试器。可以加载IAR、keil、GCC、clang/LLVM等工具链编译生成的Elf/Dwarf可执行文件，进行C/C++源码调试和汇编指令调试。即便你之前的工程是基于GCC工具链创建的，依然可以借助ozone调试器来使用segger公司提供的强大调试功能，例如J-Link调试工具能够实现高速下载和无限Flash断点功能（需J-Link型号支持），以及RTOS调试插件等等。

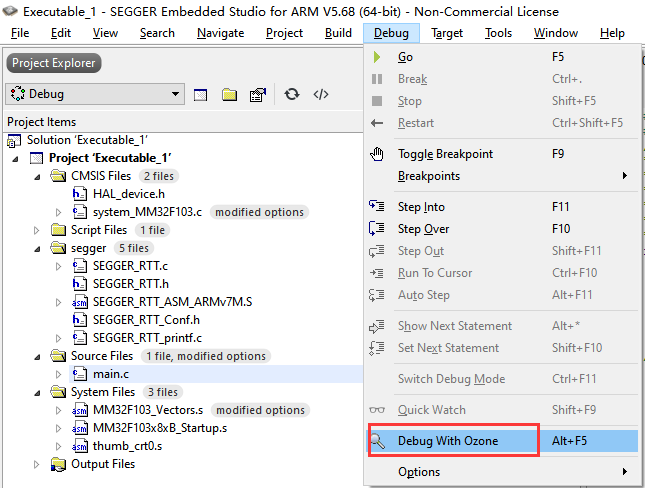

在Segger Embedded Studio中，通过debug->debug with ozone选项直接跳转到使用ozone调试器进行调试。

进入Ozone调试界面后，如下图所示，可以看到一些常用的调试观察窗口，例如汇编代码、全局变量、局部变量和寄存器窗口等。

2、使用Timeline观测变量

Ozone调试器支持对变量数据进行高速采样，并以图形化的方式来展现数据的变化情况。下面我们介绍如何使用这个功能。

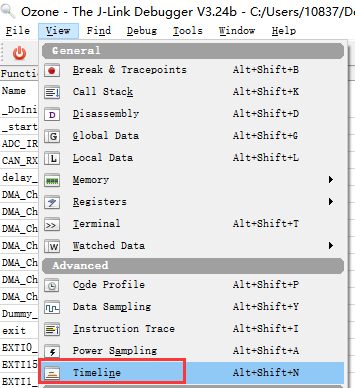

（1）通过View->Timeline选项打开时间轴窗口，在该窗口中支持以图形化的方式展现数据变量、开发板功耗和程序调用堆栈等的变化情况。但注意后两个功能需要使用到特定型号的J-Link。

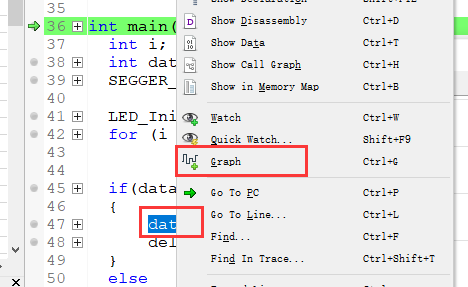

（2）Ozone的数据采样功能支持局部变量和全局变量，但局部变量仅在该变量生效范围内才能够进行采样。选中想要观察的变量后，右键选择Graph选项将该变量添加到timeline时间线观察窗口。

（3）在Timeline窗口点击对应选项使能所要观察的窗口，蓝色高亮代表使能数据采样窗口。

还需要在该窗口中设置采样频率，如下图中设置的采样频率为5kH。右上角选项设置时间线的分辨率，此处时间线的分辨率也可以使用鼠标滚轮来调整。

（3）根据你所需要观察的变量的一个变化范围，在Timeline窗口中右键打开“Set Y-axis Range”选项设定合理的纵坐标轴范围。

示例中变量的变化范围是0-500，因此我们设定的纵坐标系的范围为0-500。

（4）运行程序，我们即可在timeline窗口中观察到变量的变化情况。

3、通过Timeline窗口观测功耗

在使用J-Link对开发板供电的基础上，如果使用J-Link PRO、J-Link ULTRA+和 J-Trace PRO型号的J-Link，可以通过J-Link对第19引脚进行数据采样，从而获得开发板上的功耗变化曲线，功耗曲线示例如下图所示。这一功能在开发低功耗类型的设备时将十分有用，可以帮助开发者掌控不同阶段代码所对应的功耗变化情况，从而进行设备功耗的优化。

Seggger公司旗下的产品，无论是IDE还是硬件调试工具，在与越来越多的国产厂商达成合作之后，都对国产MCU提供了完善的支持。广大开发者在开发国产MCU的过程中，可以借助segger公司提供的成熟产品加快开发和生产效率。
