嵌入式C开发中的JTAG接口简介

1.定义：

- JTAG（联合测试行动组）是测试和调试集成电路的标准，广泛用于嵌入式系统开发。

2.目的：

- 能够调试、测试和编程嵌入式系统，支持开发人员检查和操作处理器内部状态。

3.组件：

-测试访问端口（TAP）控制器管理对JTAG接口的访问。

4.主要特点：

-支持互联检查的边界扫描测试。

-启用固件更新的系统内编程。

-广泛用于实时调试，而不会中断操作。

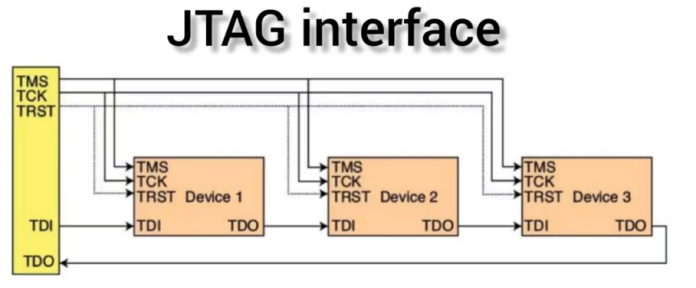

5.JTAG 引脚：

- TCK（测试时钟）、TMS（测试模式选择）、TDI（测试数据输入）、TDO（测试数据输出）。

6.JTAG调试器和探头：

- JTAG调试器连接到JTAG进行调试。

- JTAG探头是连接JTAG调试器与目标系统的连接器或电缆。

7.JTAG边界扫描：

-使用移位寄存器方法检测PCB上的互连故障。

8.JTAG命令：

-通过JTAG发送的命令控制TAP控制器进入调试模式或读取内存等操作命令。

9.系统调试：

- OpenOCD是一种支持使用JTAG进行系统编程和调试的开源工具的示例。

10.常见的JTAG兼容微控制器：

- ARM Cortex-M系列微控制器通常支持JTAG进行调试和编程。

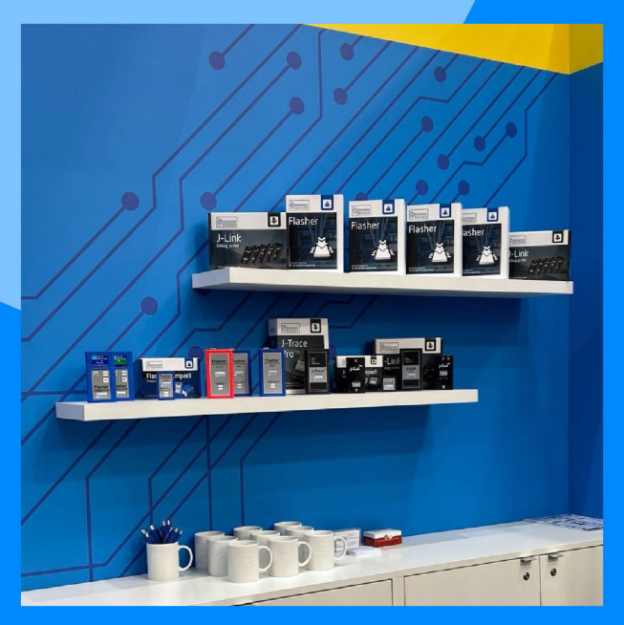

译者注：SEGGER是知名的JTAG调试和开发工具供应商，有着丰富产品线。其他JTAG工具还有XJTAG, iSystem等。
