如何基于ELP实现烧录？

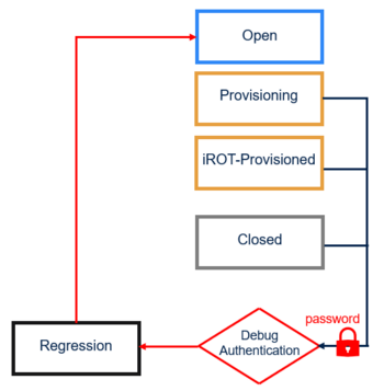

用户使用调试器可以访问嵌入式系统的大部分资源，调试身份验证（Debug authentication）是系统的一个关键安全特性，可以控制调试端口的安全锁定或回归打开，可用于MCU的开发、和现场返回分析。

在TrustZone使能或禁止情况下，STM32H563/573都支持调试认证。在禁用TZ的情况下，使用密码实现回归。在启用TZ的情况下，可以使用加密证书打开调试端口。

ELprotronic公司的FlashPro是一种用于单件和小批量生产的单通道编程器，一次编程1个目标。FlashPro-ARM编程器支持所有STM32H563/573 MCU产品状态，包括配置密码管理和完全回归。目前支持禁止TrustZone时，实现STM32H563/573的调试验证。

本文介绍如何使用FlashPro-ARM编程器实现STM32H563/573的生命周期管理。

文件准备

要执行密码管理的provisioning，需要通过STM32 Trusted Package Creator工具生成*.obk文件，该文件用于配置进行MCU回归所需的条件。

STM32CubeFW_H5中提供了示例文件，Trusted Package Creator使用位于/Projects/NUCLEO-H563ZI/ROT_Provisioning/DA/Config路径下的DA_ConfigWithPassword.xml来设置该文件。

生成自定义配置文件的步骤如下:

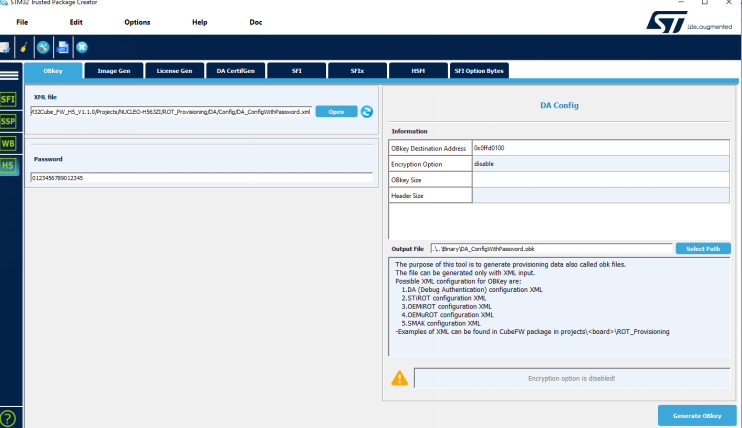

1、打开Trusted Package Creator并选择H5

2、打开Obkey选项卡

3、选择DA_ConfigWithPassword.xml文件

4、根据需要更新密码

点击Generate OBKey生成相应的obk和password.bin文件。

FlashPro-ARM支持的操作

1、使用FlashPro-ARM执行生命周期和配置密码管理

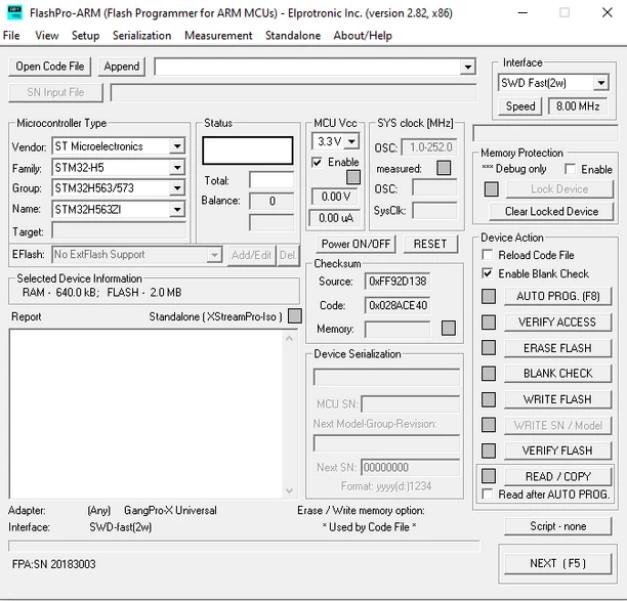

▪打开FlashPro-ARM，选择STM32H563/573 MCU

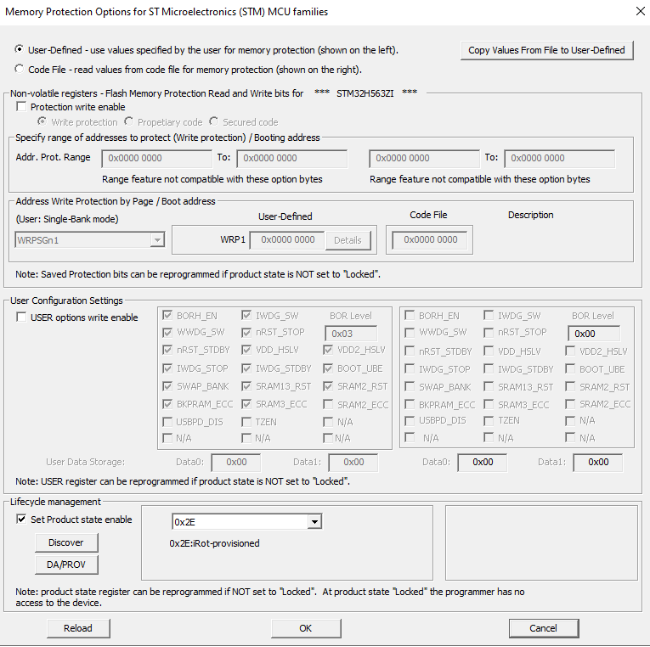

▪打开Setup->Memory Protection对话框，选择Lifecycle management选修卡，勾选”Set Product state enable”，设置产品状态。

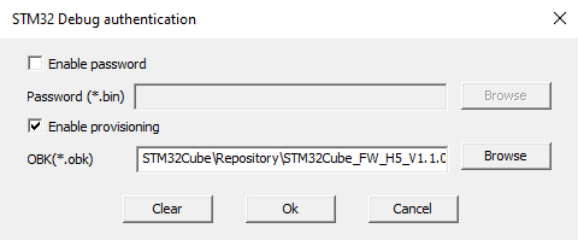

▪点击“DA/PROV”按钮(可选，但是没有密码管理，在移到更高的生命周期状态后不能完全回归)，勾选”Enable provisioning”,通过“Browse”按钮设置Trusted Package Creator创建的*.obk文件路径，按“ok”按钮结束STM32 Debug authentication。

▪在Memory Protection选项卡中按“Ok”按钮,在主窗口中选中内存保护“Enable”框

即可使用FlashPro-ARM编程器中的“AUTO PROG”或“Lock Device”按钮,将MCU置于选定状态，进行密码管理操作。

2、完全回归

要执行完整的回归，需要一个*.bin文件，该文件存放生成*.obk文件的密码。

STM32CubeFW_H5中提供了password.bin示例文件。文件位于/Projects/NUCLEO-H563ZI/ROT_Provisioning/DA/Config目录。

执行完全回归的操作步骤如下:

▪打开FlashPro-ARM，选用STM32H563/573 MCU

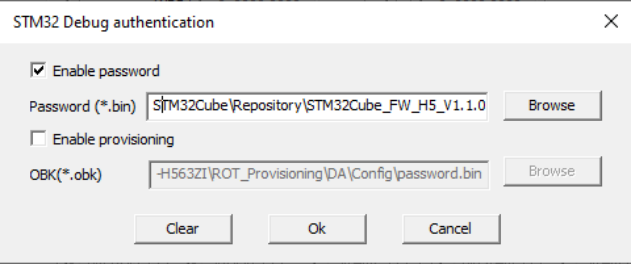

▪打开Setup->Memory Protection选项卡，在lifecycle management选项中，使用“DA/PROV”按钮，勾选“Enable password”，使用“Browse”按钮设置相应的*.bin文件路径，在STM32 Debug authentication选项卡中按“Ok”按钮。

▪在Memory Protection选项卡中按“Ok”按钮，在主窗口中按“Clear Locked Device”按钮。

操作完成后，MCU回到“Open”状态。

3、设备发现操作

发现操作允许用户读取当前MCU状态和预置状态。

执行发现操作步骤：

▪打开FlashPro-ARM，选用STM32H563/573 MCU

▪打开Setup->Memory Protection选项卡，在lifecycle management选项中，按“Discover”按钮，在弹出的“Debug Authentication”窗口中，使用“Discover”按钮从MCU读取信息：

▪Device ID-MCU ID

▪Life Cycle-当前MCU状态

▪Integrity status-provisioning状态(0xeaeaeaea表示provisioned，provisioning失败为0xf5f5f5f5，在Open状态下0xf5f5f5f5)

初始MCU状态

配置后MCU状态

使能TrustZone时的调试验证很快实现。关于ELprotronic编程器的更多信息，可以联系官方授权代理麦克泰技术：www.bmrtech.com。
