使用串口实现Tracealyzer流跟踪

Tracealyzer的流模式跟踪是通过芯片的通信接口，如JTAG调试接口、串口和USB、以太网口等将跟踪的RTOS事件数据实时的发送到主机端的分析软件，进行实时的记录的显示。相比快照模式，流模式可以长时间跟踪，甚至可以长达几周的时间，只要PC的硬盘空间足够。

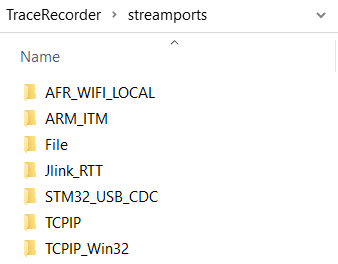

Percepio官方提供的几种流端口包括了J-Link RTT，ARM的ITM通信，USB，文件系统和TCP/IP等几种示例的实现。但是这其中没有串口的实现可以参考。

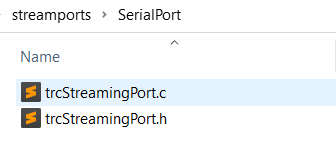

根据Tracealyzer参考手册中的介绍，实现自定义的流端口只需要实现两个宏，分别是TRC_STREAM_PORT_READ_DATA和TRC_STREAM_PORT_WRITE_DATA，用于读取数据和发送数据。一般这两个宏定义在trcStreamingPort.h，宏读写数据的实现放在trcStreamingPort.c。可以从其他流端口的目录下复制这两个文件来进行修改。

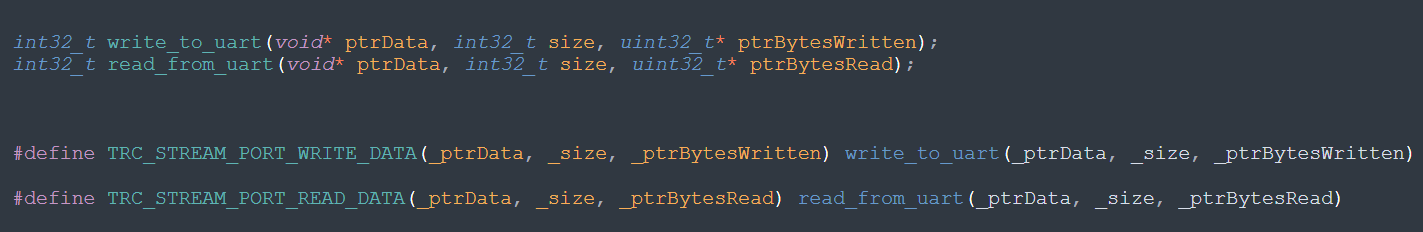

trcStreamingPort.h：

TRC_STREAM_PORT_READ_DATA的用途是从流端口读取数据，目的是能接收Tracealyzer主机端软件按下“开始会话”和“结束会话”按钮时发送的命令。读写数据的操作是放在Tracealyzer创建的TzCtl任务中来进行的，所以要让TzCtrl任务能读取到数据只能采用中断或者DMA的方式，将数据先进行缓存或发送到消息队列，当TzCtrl任务执行时再通过TRC_STREAM_PORT_READ_DATA从缓存或消息队列读取。

但官方并没有说明Tracealyzer命令的数据量是多少，也就是说缓存或者队列的应该设多大合适。于是通过串口监视的方式，来获取。

从监视结果可以发现，按下“开始会话”按钮发送的命令的“01 01 00 00 00 00 FD FF”，按下“结束会话”按钮发送的命令是“01 01 00 00 00 00 FE FF”，长度都是8字节。

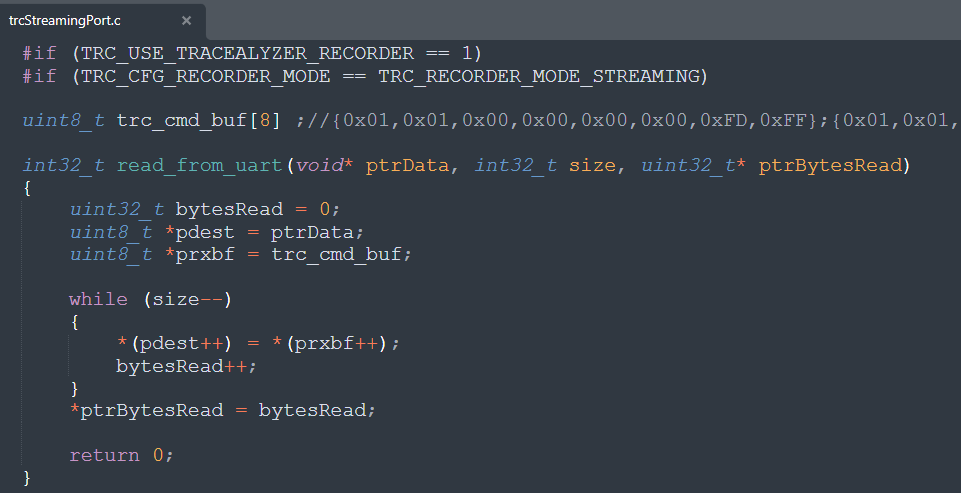

用一个8字节长度的数组来缓存命令数据，下面是TRC_STREAM_PORT_READ_DATA的实现函数，返回0表示读取成功。使用的是STM32芯片的USART1，波特率最高可达4.5Mbits/s。

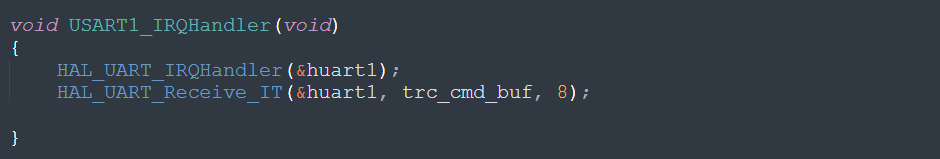

命令的接收在串口中断中完成，写入到缓存数组中。

下面是TRC_STREAM_PORT_WRITE_DATA的实现函数，通过传递的事件数据地址和要发送的字节数，按字节读取全部的事件数据并通过串口发送出去，返回0表示发送成功。

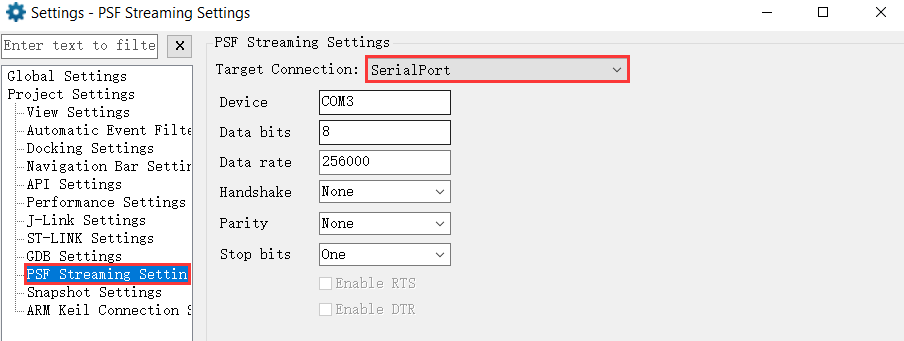

串口的流模式实现就完成了，接下来就是测试实际的效果了，打开PC端的Tracealyzer软件，从File->Settings->PSF Streaming Setting选择Target Connect的类型为SerialPort，并根据目标系统串口的波特率和数据格式设置。

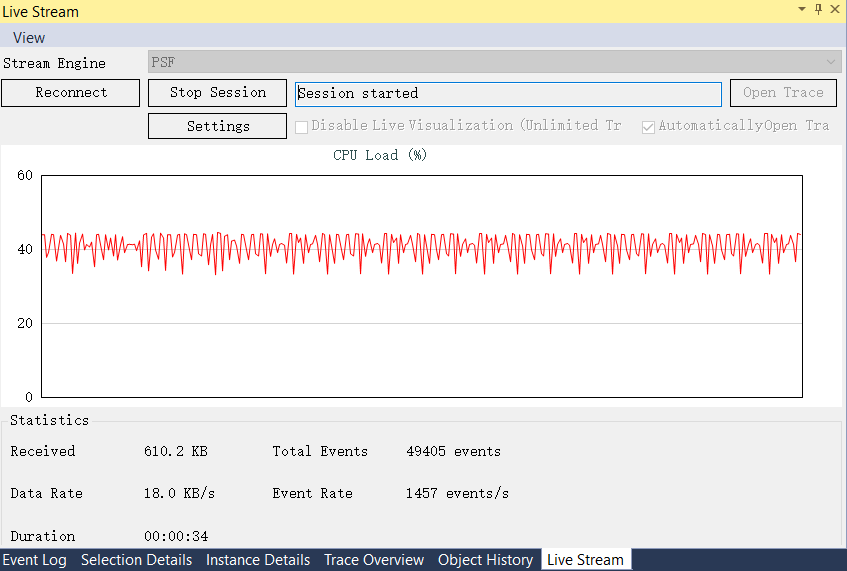

然后运行目标系统，在Tracealyzer软件的Live Stream窗口开启跟踪。可以看到数据的传输速率还是比较高的，当然实际的数据量与RTOS系统产生的事件数量和Tracealyzer的配置有关。如果出现事件丢失的情况，可以使用更高的波特率，或者通过Tracealyzer记录器库的配置宏，禁用一些事件的记录，减少事件的产生。

在没有使用DMA的情况下，利用串口实现流模式会占用比较多的CPU时间，如果是系统负载比较重的情况下比较容易出现事件丢失，这时候建议启用DMA来发送数据。
