如何使用CANLogger3000采集CAN网络中上的数据？

实验介绍

1.1 实验系统连接图

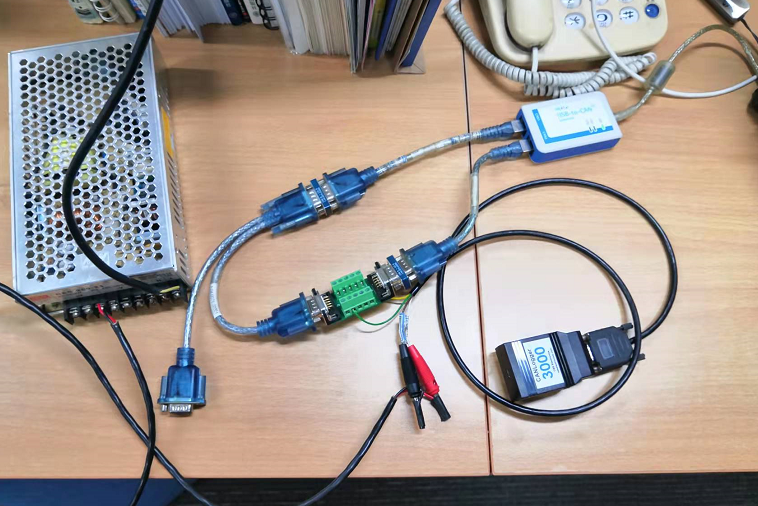

本实验系统连接示意如图1-1所示：

上图中CANLogger3000的CAN_H通道与CAN_L通道分别接入USB to CAN的CAN网络种引脚分别对应引脚2和引脚7。

将CANLogger3000接入实验CAN网络，注意以下几点：

1、需要使用外接电源给CANLogger300供电，电压为7~36V-DC；

2、使用双通道USB-to-CAN professional；

3、在使用USB-to-CAN professional组成的CAN网络中添加2个120Ω的终端电阻（如图1-1）；

1.2 实验设备

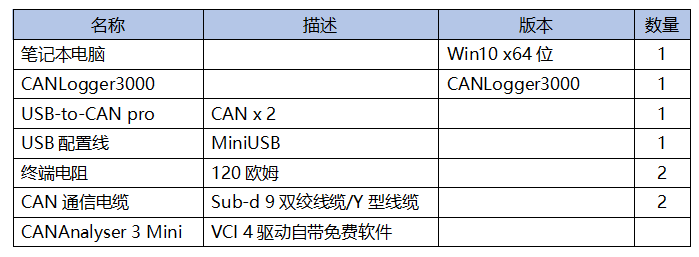

表1-1 实验设备

1.3 实验要求

1、使用CANLogger3000采集由双通道USB-to-CAN professional组成的CAN网络中的数据。

通讯速率250kbit/s。

2、把采集到的数据转换成其他格式。

1.4 实验步骤

1、硬件安装和接线；下载并安装VCI 4驱动；

2、配置；

3、通信测试；

4、数据转换；

安装

2.1 硬件安装和接线

请参考[User Manual]第2章以及本文档图1-1系统连接图，进行硬件安装和接线。

2.2 下载并安装VCI 4驱动

VCI 4驱动可在如下链接下载：

https://www.ixxat.com/zh/technical-support/support/windows-driver-software

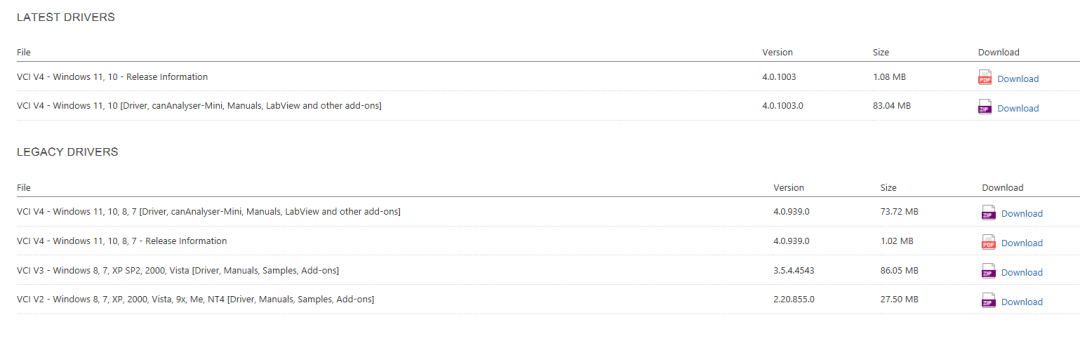

进入链接后，资料区页面如图2-1所示，选择需要的版本进行下载：

图2-1 VCI 4下载页面

注：大家可根据自己的系统下载适合的驱动我使用的是VCI4.0.939.0，安装驱动时，根据提示一步一步安装，建议完全安装。

配置

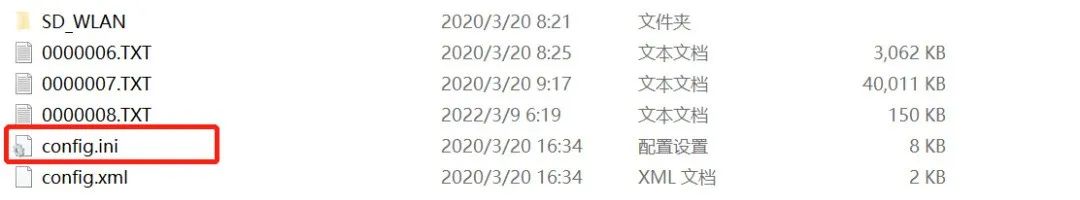

使用USB mini线缆连接电脑和CANLogger3000连接成功后会出现一个内存卡，内存卡里面问配置文件如下图

图3-1 选择设备

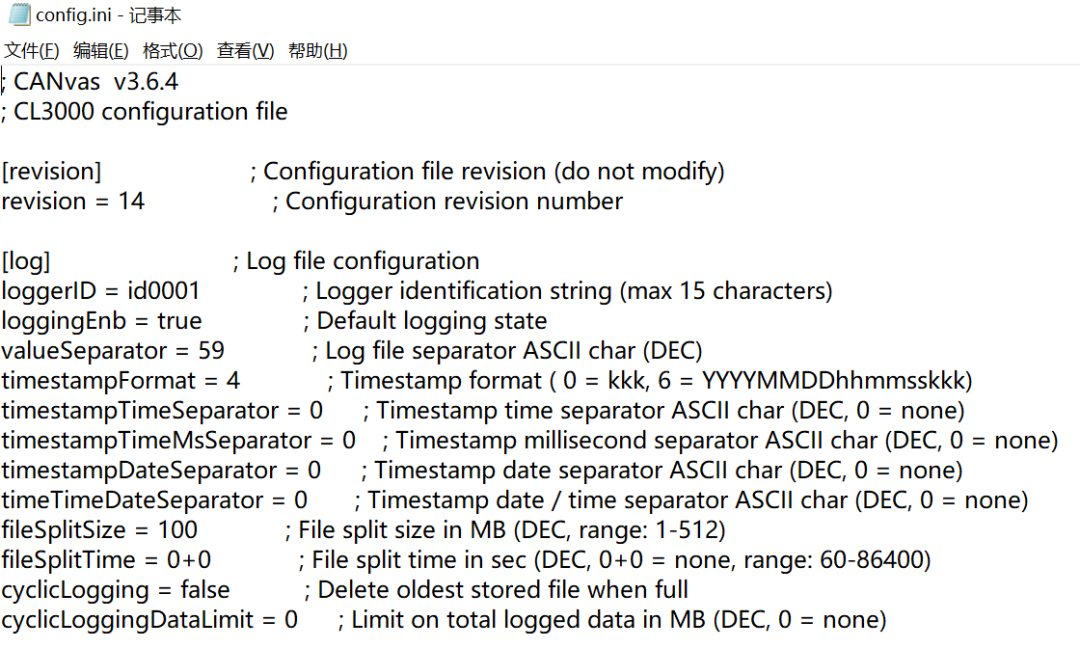

打开config.ini可根据需要修改数据如下图，后面有解释，一般采集数据我们不需要修改直接默认即可，通讯速率为为自动的。

通信测试

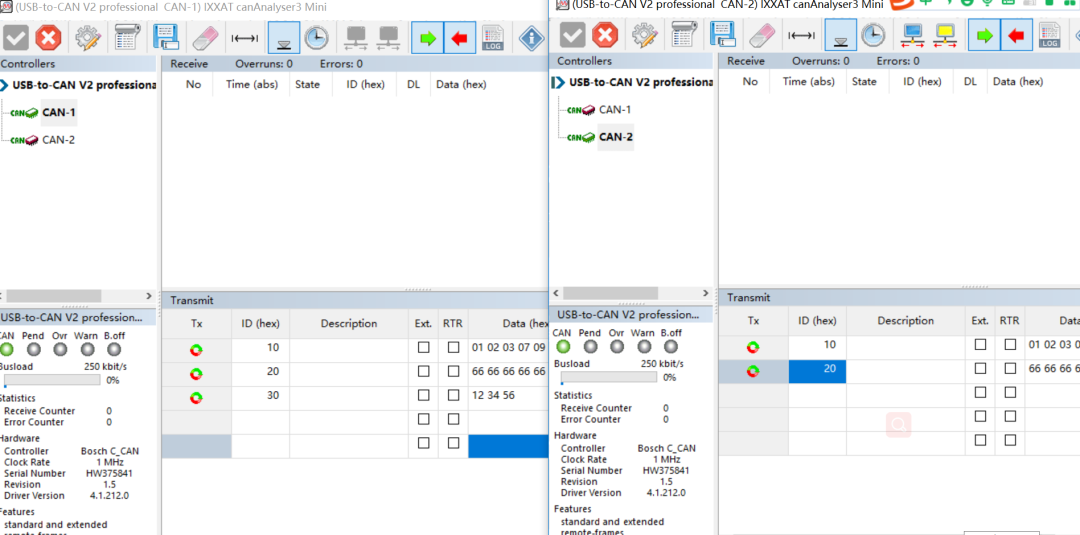

1、新建两个CANAnalyser 3 Mini窗口，配合USB-to-CAN FD模拟CAN与CAN FD网络 ，设置CAN1通道为250kBit/s的传统CAN网络，设置CAN2通道为250 kBit/s 的CAN 网络。

从CAN1向CAN 2发送数据

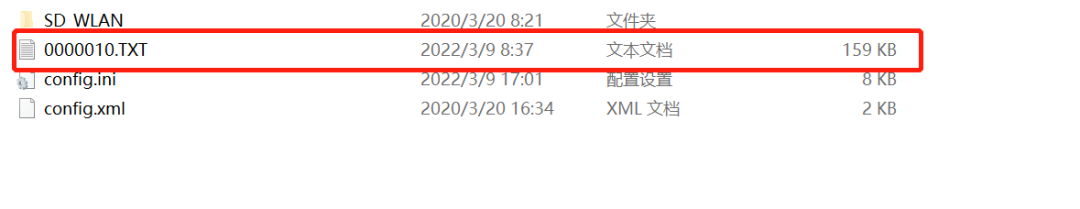

发完完毕既可以在CANLogger3000看到采集到数据，用USB Mini连接电脑和CANLogger3000可以看到如下图

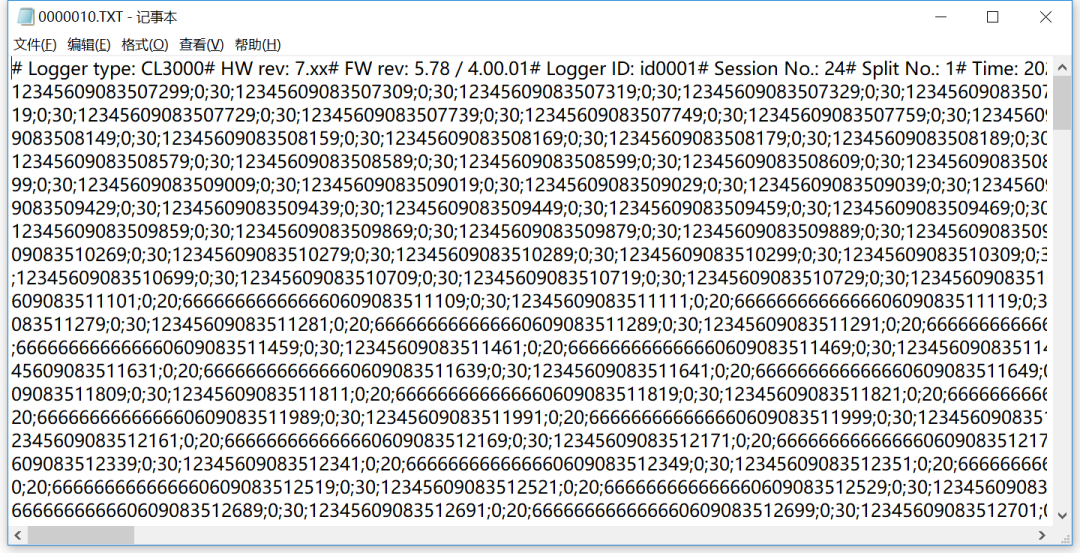

打开文档我们看到这样的格式

数据格式转换

我们可以把数据格式转成成其他格式。

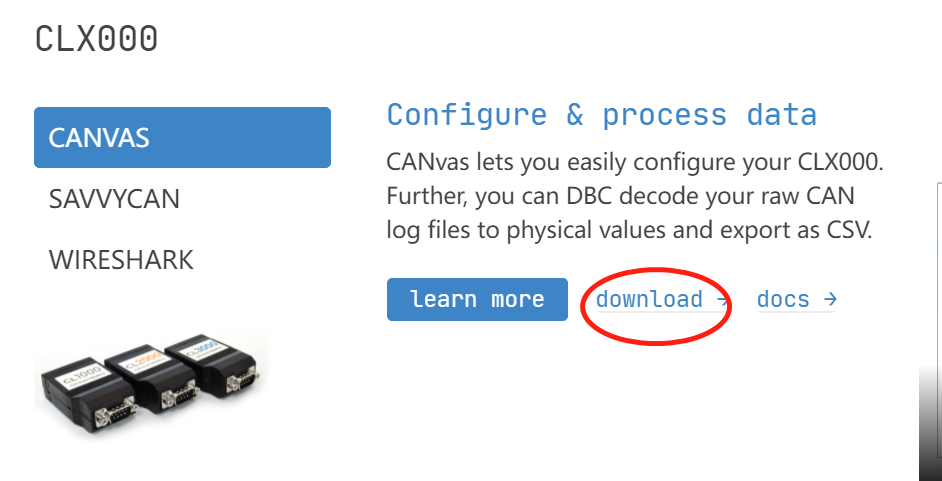

下载软件链接如下：

https://www.csselectronics.com/pages/can-bus-software-api-tools#void

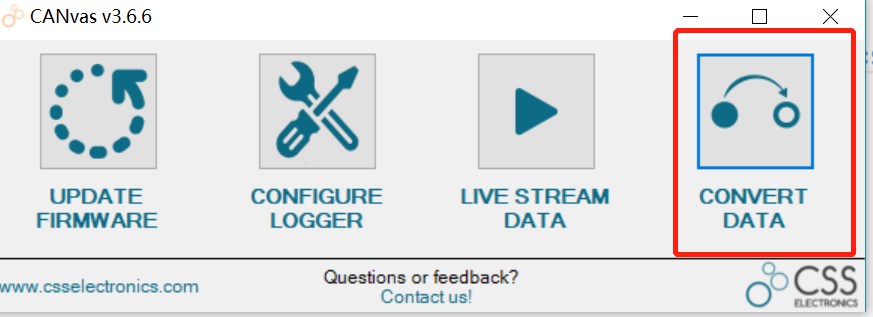

打开软件：

使用CONVERT DATA

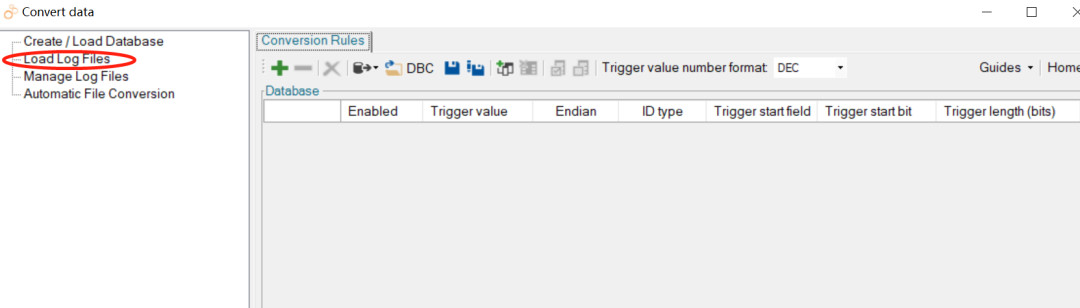

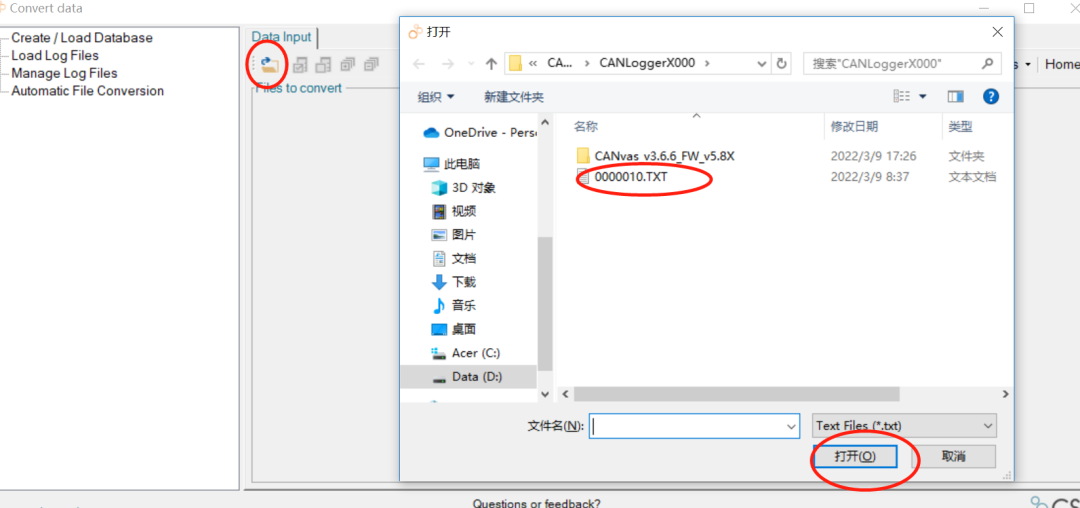

点击load log File，打开数据

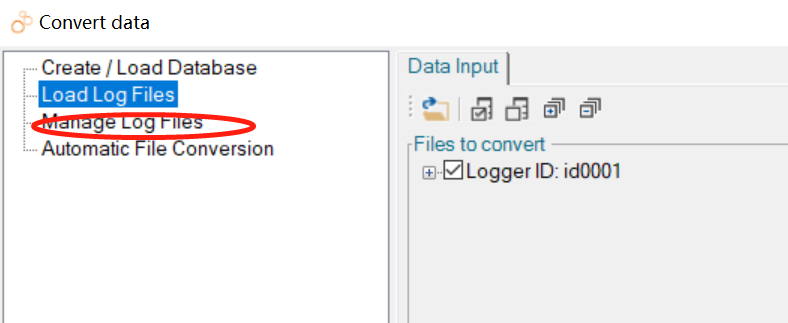

选择manage log File

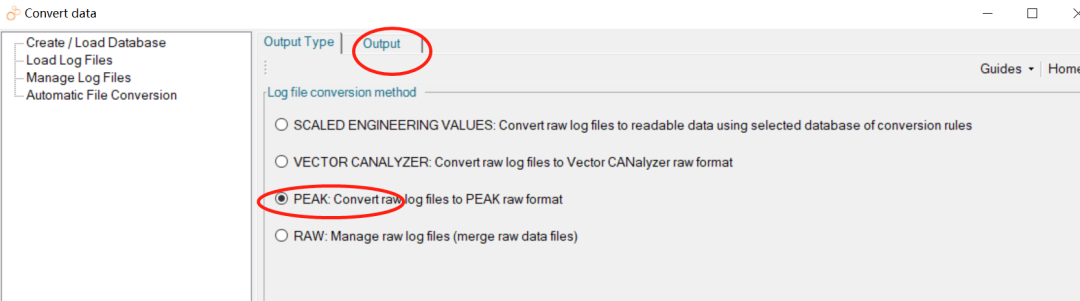

选择需要转换的格式，点击OUTput

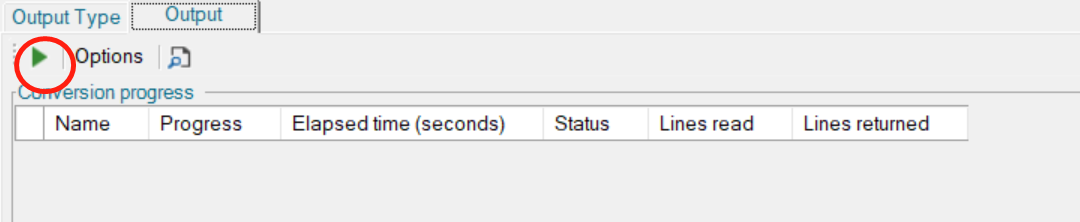

点开始转换即可

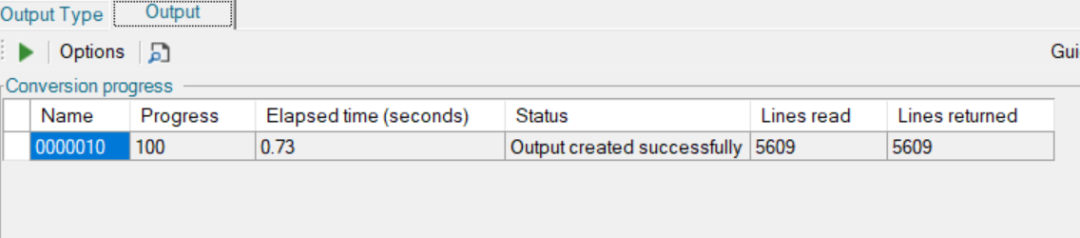

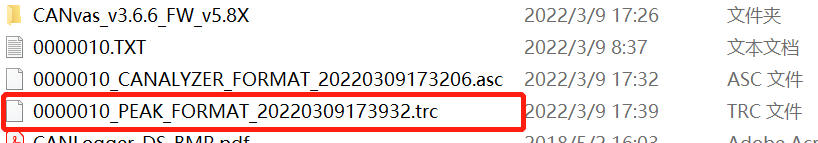

转换结果如下：
